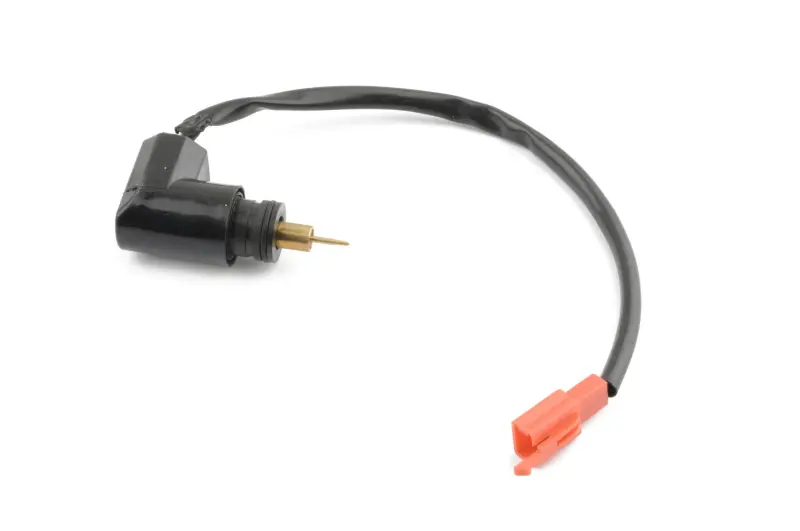

Електроклапан карбюратора Yamaha JOG 50 5BM, голка 13,7 мм

Електроклапан карбюратора Yamaha JOG 50 5BM

Пусковий електроклапан із голкою завдовжки 13,7 мм призначений для карбюратора скутера Yamaha JOG 50 серії 5BM. Деталь виконує функцію автоматичного збагачувача: бере участь у зміні складу паливоповітряної суміші під час холодного запуску та в процесі прогрівання двигуна. Таке керування дає карбюратору змогу забезпечити додаткове збагачення на початку роботи мотора, а потім перейти до звичайного режиму без ручного керування важелем підсосу.

Призначення та принцип роботи

Електроклапан установлюється у передбачене посадочне місце карбюратора. Його голка взаємодіє з пусковим каналом, через який на холодному двигуні надходить додаткове паливо. Після запуску на клапан подається живлення, внутрішній механізм поступово переміщує голку та перекриває цей канал. Процес відбувається не миттєво, тому двигун отримує час для прогрівання і плавного переходу до штатного складу суміші.

Справна робота збагачувача особливо важлива після тривалої стоянки та під час запуску непрогрітого скутера. Несправність деталі може супроводжуватися ускладненим холодним запуском, потребою довго утримувати газ, нестабільними обертами під час прогрівання або надмірно багатою сумішшю після нагрівання. Такі ознаки не завжди спричинені лише електроклапаном: перед заміною також перевіряють чистоту пускового каналу карбюратора, живлення роз'єму, стан проводки, налаштування карбюратора та відсутність підсмоктування повітря.

Що врахувати під час добору

Для цієї деталі недостатньо орієнтуватися лише на назву моделі скутера. У карбюраторах Yamaha JOG застосовуються збагачувачі з різними голками, посадочними розмірами, корпусами та роз'ємами. Ця версія заявлена для Yamaha JOG 50 5BM і має голку завдовжки 13,7 мм. Для аналогічних пропозицій такої конфігурації вказується посадочний діаметр 18 мм, тому перед установленням потрібно зіставити цей розмір зі знятим клапаном та отвором карбюратора.

• Застосування: карбюратор скутера Yamaha JOG 50 5BM.
• Тип деталі: автоматичний пусковий збагачувач карбюратора.
• Довжина голки: 13,7 мм.
• Посадочний діаметр: 18 мм для знайденої конфігурації з голкою 13,7 мм; розмір потрібно перевірити перед монтажем.
• Підключення: провід з електричним роз'ємом.

Порівнюючи зі старою деталлю, перевірте довжину голки від однакової контрольної точки, діаметр циліндричної посадочної частини, розташування ущільнення, форму корпусу, спосіб фіксації та конфігурацію штекера. Роз'єм має з'єднуватися без перероблення контактів, а корпус — входити до карбюратора без перекосу та надмірного зусилля. Збіг лише одного розміру не підтверджує сумісність, адже навіть зовні близькі збагачувачі можуть відрізнятися ходом голки та способом кріплення.

Установлення та перевірка

Перед монтажем місце встановлення очищають від забруднень та оглядають ущільнення. Голку вводять у канал рівно, без бокового зусилля: її деформація або заїдання завадять правильному перекриттю подачі додаткового палива. Після фіксації корпусу провід розташовують подалі від гарячих поверхонь і рухомих деталей, а потім під'єднують штатний роз'єм.

Після встановлення оцінюють поведінку повністю охололого двигуна та його роботу після прогрівання. Мотор має запускатися без незвично тривалих спроб, а режим прогрівання — поступово змінюватися стійкими обертами. Якщо симптоми зберігаються, потрібна комплексна діагностика карбюратора та живлення клапана. Точне зіставлення розмірів і роз'єму до монтажу допомагає вибрати відповідну версію для конкретного карбюратора Yamaha JOG 50 5BM.
