Комплект нерухомої щоки переднього варіатора Suzuki AD 50 / Lets, 2 деталі

Нерухома щока переднього варіатора Suzuki AD 50 / Lets

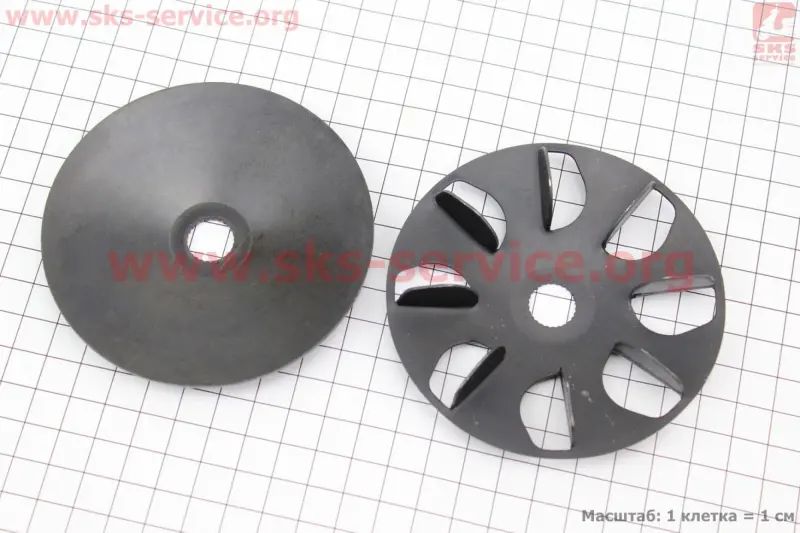

Комплект призначений для обслуговування переднього варіатора скутерів Suzuki AD 50 та Lets. До нього входять дві круглі деталі: нерухома тарілка з конічною поверхнею для контакту з ременем і зовнішня крильчатка з напрямними лопатками. Вони встановлюються з боку ведучого шківа, навпроти рухомої щоки варіатора, та беруть участь у передаванні обертання через варіаторний ремінь.

Призначення та конструкція

Конічна площина нерухомої щоки утворює одну з двох робочих сторін ведучого шківа. Коли оберти змінюються, рухома частина варіатора зміщується, а ремінь займає інше положення між тарілками. Тому стан поверхні, якою проходить ремінь, безпосередньо впливає на його рівне розташування. Глибоке вироблення, задирки, деформація або помітна сходинка на старій деталі можуть порушувати нормальне переміщення ременя та прискорювати його зношування.

Зовнішня деталь має форму диска з центральним посадковим отвором, великими вентиляційними вікнами та відігнутими лопатками. Під час обертання лопатки створюють потік повітря всередині корпусу варіатора. Роздільне виконання тарілки й крильчатки відповідає компонуванню переднього шківа, що застосовується на зазначених скутерах Suzuki, та дає змогу встановити обидві сполучені деталі разом.

Що перевірити перед вибором

Позначення AD 50 і Lets охоплюють декілька поколінь та модифікацій скутерів, тому самої марки техніки для точного підбору недостатньо. До встановлення зіставте комплект зі знятими деталями. Основними орієнтирами є зовнішній діаметр і профіль тарілки, діаметр та форма центральних отворів, глибина посадки, взаємне розташування частин, кількість і конфігурація вентиляційних вікон. Нові деталі мають повторювати геометрію попереднього варіанта без дороблення отворів і посадкових поверхонь.

• Дві сполучені деталі: конічна тарілка формує поверхню ведучого шківа, а пластина з лопатками забезпечує потік повітря в його корпусі.
• Роздільна конструкція: деталі послідовно встановлюються на одну вісь, тому кожну посадкову ділянку можна зіставити зі старим комплектом.
• Центральна посадка: правильний збіг отворів і положення на валу допомагає уникнути перекосу та осьового люфту після складання.
• Поверхня для ременя: рівна конічна площина забезпечує коректне положення ременя в усьому робочому діапазоні варіатора.

Установлення та перевірка після складання

Перед монтажем очистьте посадкову ділянку, огляньте вал, втулку, ремінь і рухому частину варіатора. На поверхні контакту з ременем не повинно залишатися мастила, оливи чи абразивного бруду. Тарілку та крильчатку потрібно встановлювати без перекосу, зберігаючи штатну послідовність шайб, дистанційних деталей і кріплення конкретної модифікації скутера. Перед затягуванням кріплення ремінь слід заглибити між шківами, щоб його не затиснуло зовнішніми деталями.

Кріплення затягують із моментом і способом фіксації, передбаченими посібником з обслуговування конкретної версії Suzuki. Після складання перевірте вільне обертання, відсутність бокового биття та стороннього контакту з кришкою. Під час заміни зношеної щоки також оцініть стан ременя: тріщини, розшарування, значне звуження або сліди нерівномірного стирання потребують окремого усунення причини. Такий підхід допомагає відновити правильну роботу переднього варіатора й не переносити попередні пошкодження на встановлений комплект.

Комплект підходить для ремонту, коли колишня нерухома тарілка має вироблення, деформована або працює з пошкодженою крильчаткою. Перед замовленням порівняйте обидві зняті частини із запропонованою формою та переконайтеся, що скутер належить саме до сумісної версії Suzuki AD 50 або Lets.
