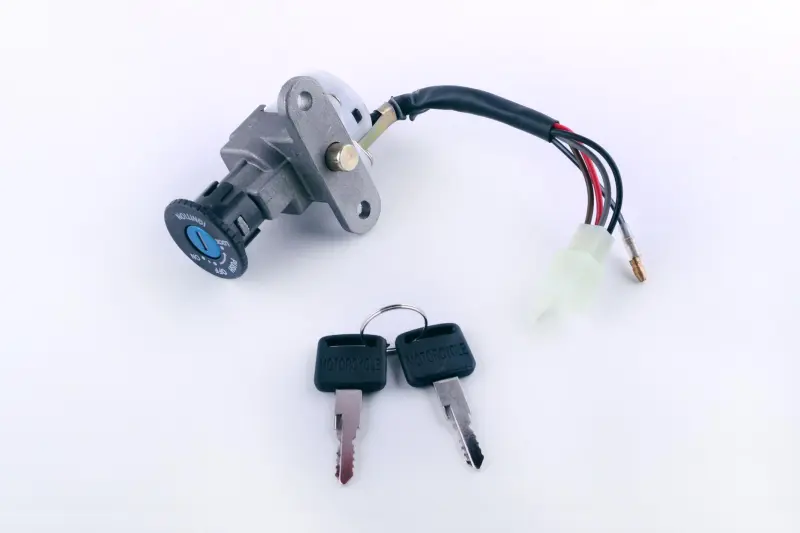

Замок запалювання Yamaha JOG 3KJ, AXIS 3VP із двома ключами

Замок запалювання для Yamaha JOG 3KJ та AXIS 3VP

Замок призначений для заміни основного ключового перемикача на скутерах Yamaha JOG 3KJ та AXIS 3VP. Він керує ввімкненням бортового живлення, дозволяє запуск двигуна та механічно блокує рульову колонку у відповідному положенні ключа. Деталь використовують під час ремонту скутера, якщо штатний механізм зношений, пошкоджений або працює нестабільно.

Виконання «голий» означає окремий основний замок без пов’язаних із ним замків сидіння та кришки паливного бака. До комплекту входять два ключі. Такий варіант доречний, коли заміни потребує лише деталь на рульовій колонці, а решта запірних механізмів скутера справна. Після встановлення для основного замка використовуються нові комплектні ключі.

Конструкція та підключення

Корпус має металеву монтажну пластину з двома отворами та висувний штифт блокування керма. Проводи об’єднані в джгут: основна група підключається через пластикову колодку, а додатковий провід має окремий контакт. Таку конфігурацію також позначають як підключення 4+1. Перед замовленням потрібно порівняти розташування кріпильних отворів, форму корпусу, довжину джгута, колодку й окремий вивід зі знятою деталлю.

Збіг назви моделі не скасовує перевірку конкретного виконання. У сімействі JOG трапляються модифікації різних років і версії з іншою формою замка. Особливо уважно слід зіставити геометрію монтажної пластини, напрямок блокувального штифта та конфігурацію контактів. Роз’єм має під’єднуватися без переставляння проводів і перероблення штатної проводки.

Коли потрібна заміна

• ключ заїдає, повертається з надмірним зусиллям або не фіксується в потрібному положенні;
• після повороту ключа живлення вмикається не щоразу або зникає від незначного руху ключа;
• секретний механізм зношений, пошкоджений після спроби злому чи перестав утримувати ключ;
• корпус, кріплення, проводи або контакти старого замка мають механічні пошкодження;
• штифт блокування керма не висувається або не утримує рульову колонку.

Перед заміною варто перевірити стан роз’єму та відповідної частини проводки скутера. Підгорілі, окиснені або послаблені клеми можуть спричиняти ті самі ознаки, що й несправний замок. Встановлення нової деталі без усунення пошкодження в колодці не відновить надійний контакт.

Підготовка до встановлення

Для доступу до замка знімають елементи переднього облицювального пластику, від’єднують колодку та окремий контакт, а потім звільняють кріплення старої деталі. Новий корпус встановлюють у штатне місце, суміщаючи кріплення і штифт із механізмом блокування рульової колонки. Джгут прокладають штатним маршрутом без натягу, різких перегинів і контакту з рухомими частинами рульового керування.

Після складання перевіряють увімкнення та вимкнення живлення, можливість запуску, вільне обертання ключа й роботу блокування керма. Кермо має рухатися без зачіпань при розблокованому механізмі, а джгут не повинен натягуватися в крайніх положеннях. Усі перевірки виконують на нерухомому скутері.

Цей замок підходить для точкового ремонту Yamaha JOG 3KJ або AXIS 3VP, коли потрібен основний перемикач із циліндровим механізмом, проводкою та двома ключами, але не потрібен повний набір запірних деталей. Ретельне порівняння кріплення й підключення зі старим замком допомагає вибрати відповідне виконання та встановити його без втручання у штатну проводку.
