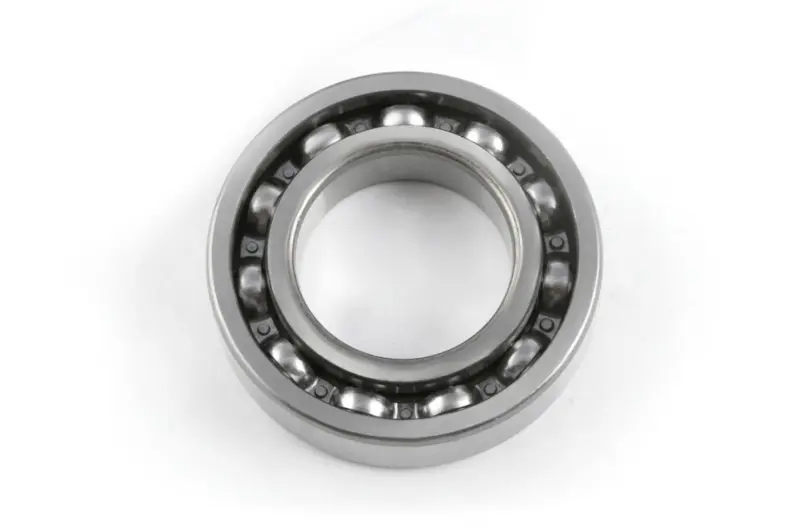

Підшипник колінвала 6204 20×47×14 для Honda TACT, Suzuki AD (mod.A)

Підшипник колінвала 6204 20×47×14 для Honda TACT і Suzuki AD

Однорядний кульковий підшипник відкритого виконання призначений для встановлення в опорі колінчастого вала двигуна. Він підтримує вал у картері, забезпечує його вільне обертання та сприймає навантаження, що виникає під час роботи кривошипно-шатунного механізму. Розміри підшипника становлять 20 мм за внутрішнім діаметром, 47 мм за зовнішнім діаметром і 14 мм за шириною. Позначення типорозміру — 6204.

Позиція заявлена для скутерів Honda TACT і Suzuki AD та представлена у варіанті mod.A. Назва сімейства техніки сама по собі не замінює перевірку конкретної модифікації двигуна: у різних років випуску та версій однієї моделі можуть застосовуватися інші посадочні розміри, зазори або виконання підшипників. Перед замовленням слід зіставити типорозмір 6204, усі три розміри та відкрите виконання з раніше встановленою деталлю або ремонтними даними двигуна.

Призначення та конструкція

Підшипник має внутрішнє й зовнішнє кільця, один ряд кульок і сепаратор. Відкрита конструкція не закрита контактними ущільненнями чи захисними шайбами. Таке виконання враховують під час складання двигуна, адже змащування та захист доріжок кочення забезпечуються передбаченою виробником системою двигуна. Не можна автоматично замінювати відкритий 6204 варіантом 6204-2RS або 6204-2Z: однакові габарити ще не означають, що закрите виконання підходить для конкретної опори колінвала.

Справний підшипник допомагає колінвалу зберігати задане положення відносно картера та сполучених деталей. Зношення доріжок і кульок може проявлятися стороннім гулом, шорстким обертанням, збільшеним люфтом або локальним перегріванням. Тривала робота з такими ознаками посилює вібрацію та здатна прискорити зношення посадочних поверхонь і сальників. Під час розбирання двигуна стан обох опор колінвала, шийок вала та місць установлення в картері оцінюють разом.

Що перевірити під час підбору

• Типорозмір: позначення 6204 має відповідати потрібній деталі.
• Внутрішній діаметр: 20 мм — розмір посадки на вал.
• Зовнішній діаметр: 47 мм — розмір посадки в картері.
• Ширина: 14 мм — впливає на положення деталі в опорі.
• Виконання: підшипник відкритий, без гумових ущільнень і металевих захисних шайб.
• Застосування: Honda TACT і Suzuki AD; точну версію двигуна необхідно звірити до розбирання та замовлення деталей.

Рекомендації щодо встановлення

Монтаж виконують на чисті посадочні поверхні після перевірки вала й картера на задирки, вироблення та пошкодження. Зусилля прикладають до того кільця, яке встановлюється з натягом: під час посадки на вал — до внутрішнього, під час запресовування в корпус — до зовнішнього. Передавати монтажне зусилля через кульки не можна, оскільки це може залишити пошкодження на доріжках кочення ще до запуску двигуна. Для рівномірної посадки використовують відповідну оправку або прес.

Після встановлення перевіряють правильність положення підшипника, вільне обертання колінвала та відсутність заїдань. Під час ремонту також контролюють сальники й сполучені деталі, адже новий підшипник не усуне наслідки пошкодженої посадки або перекосу в картері. Підшипник 6204 20×47×14 підходить для ремонту лише за повного збігу розмірів, виконання та вимог конкретного двигуна.
