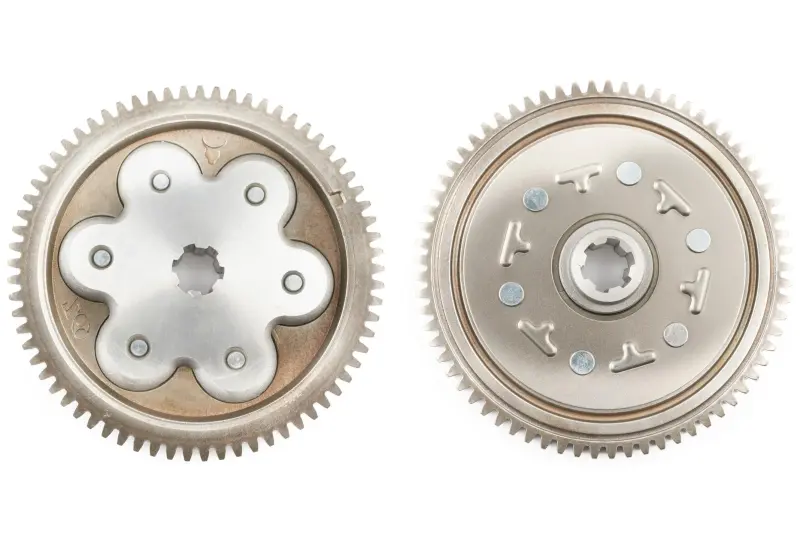

Ведена шестерня обгінної муфти стартера Delta/Activ 110 см³, 69 зубців, мод. A

Ведена шестерня обгінної муфти стартера Delta/Activ 110 см³

Деталь призначена для механізму електрозапуску мопедів Delta та Activ із двигуном 110 см³. Вона поєднує зовнішній зубчастий вінець, центральну маточину зі шліцьовим отвором і частини обгінної муфти. Під час запуску цей механізм передає обертання від стартера до двигуна, а після початку самостійної роботи мотора роз'єднує привід. Завдяки цьому запущений двигун не продовжує обертати стартер із високою швидкістю.

Шестерня має 69 зубців і належить до виконання мод. A. Ці параметри потрібно враховувати разом: однакова назва моделі мопеда або об'єм двигуна ще не підтверджують взаємозамінність деталей різних версій. У двигунах сімейства Delta/Activ трапляються відмінності у формі центральної посадки, діаметрі вінця, товщині корпусу, розташуванні внутрішніх частин і вильоті відносно сусідньої шестерні.

Конструкція та призначення

По колу корпусу розташований дрібнозубий вінець, який входить у зачеплення із шестернею стартового приводу. Центральний отвір має шліцьовий профіль. З обох боків установлені фасонні металеві пластини, а частини механізму зафіксовані у зібраному корпусі. Деталь установлюється як єдина складальна одиниця, тому під час добору порівнюють увесь вузол, а не лише зовнішній вінець.

Справна шестерня має вільно працювати в передбаченому напрямку та передавати зусилля без прослизання у протилежному. Зношення зубців порушує зачеплення, пошкодження шліців створює люфт на посадці, а несправність обгінного механізму може проявлятися холостим обертанням стартера, ривками або стороннім металевим звуком під час пуску. Перед заміною варто перевірити стан сусідніх шестерень і самого стартера.

Що перевірити під час добору

• Призначення: деталь має встановлюватися саме в механізм обгінної муфти електростартера горизонтального двигуна Delta/Activ.
• Виконання: потрібна версія мод. A; подібна зовні модифікація може мати іншу посадку або взаємне розташування частин.
• Кількість зубців: зовнішній вінець цієї моделі має 69 зубців.
• Центральна посадка: порівняйте форму та кількість шліців, внутрішній діаметр і глибину маточини зі знятою шестернею.
• Габарити: зіставте зовнішній діаметр, загальну товщину, висоту зубчастого вінця та вильоти з обох боків.
• Компонування: перевірте форму лицьових пластин, положення точок кріплення й орієнтацію вузла.

Для точного вибору зручно тримати зняту деталь поруч із новою та послідовно порівняти обидві сторони. Збігу лише за кількістю 69 зубців недостатньо: шестерня повинна без перекосу зайняти штатне положення, збігтися з посадкою та правильно увійти в зачеплення із сусідньою деталлю. Не слід підганяти шліцьовий отвір, вінець або корпус механічною обробкою.

Установлення та перевірка після ремонту

Перед монтажем оглядають спряжену шестерню, посадкову поверхню та шліци. Сколи, задирки й помітне вироблення на сусідніх деталях здатні швидко пошкодити новий вузол. Під час складання зберігають штатне розташування шайб, втулок і фіксаторів, а кріплення затягують відповідно до вимог посібника для конкретного двигуна. Шестерня має обертатися без перекосу та не торкатися кришки чи сусідніх частин.

До остаточного складання перевіряють напрямок спрацьовування обгінної муфти та плавність зачеплення. Після встановлення короткочасний пробний запуск має відбуватися без ударів, тріску та тривалого обертання стартера слідом за запущеним двигуном. Така перевірка допомагає своєчасно виявити помилку посадки, невідповідність модифікації або зношення спряжених деталей.
