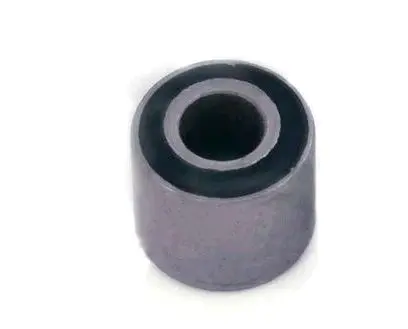

Сайлентблок 19×24×9 (D×L×d) SILENT

Сайлентблок 19×24×9 (D×L×d) SILENT

Сайлентблок SILENT розміром 19×24×9 мм призначений для заміни зношеного пружного шарнірного з’єднання у вузлах мототехніки. Його встановлюють між посадковим місцем та віссю або кріпильним елементом, щоб зберегти потрібну рухомість з’єднання. Деталь застосовують під час ремонту підвіски, кріплень та інших вузлів, у яких передбачений сайлентблок такої розмірності.

Для правильного вибору мають точно збігатися всі три параметри. Позначення D×L×d розшифровується так: D — зовнішній діаметр, L — довжина виробу, d — діаметр внутрішнього отвору. Розміри цієї моделі становлять 19×24×9 мм. Перед замовленням виміряйте демонтовану деталь і посадкове місце, а також перевірте діаметр осі чи кріпильного елемента. Подібної форми та зовнішнього вигляду недостатньо: розбіжність навіть за одним параметром може ускладнити запресовування, спричинити перекіс або не забезпечити належної посадки.

Деталь виконана у вигляді компактної циліндричної втулки з внутрішнім отвором і зовнішньою обоймою. Встановлення нового сайлентблока дає змогу відновити з’єднання без заміни всього вузла, якщо посадкове місце та інші його частини залишаються придатними до роботи. Заміна може знадобитися під час планового обслуговування, після появи люфту або при складанні раніше розібраного вузла. Нову деталь також встановлюють, якщо стара втулка втратила форму, має пошкодження чи вже не тримається в посадці належним чином.

Як підібрати

Спочатку зіставте зовнішній діаметр 19 мм із посадковим місцем. Після цього перевірте довжину 24 мм і внутрішній отвір діаметром 9 мм. Оцінювати ці значення потрібно сукупно: збіг лише зовнішнього діаметра або лише отвору ще не означає, що сайлентблок підійде. Враховуйте конструкцію конкретного вузла, розташування деталі, спосіб її фіксації, форму посадки та відповідність осі внутрішньому отвору.

Якщо стара втулка деформована і не дає змоги виконати точні вимірювання, окремо перевірте посадкове місце та елементи, що з ним з’єднуються. Зношення, корозія або пошкодження ділянки встановлення можуть вплинути на посадку нової деталі. Обирайте сайлентблок за фактичними розмірами й будовою ремонтованого з’єднання, особливо якщо модель мототехніки або точне місце застосування заздалегідь не визначені.

Характеристики

• Тип: сайлентблок.
• Розмір: 19×24×9 мм.
• Порядок розмірів: D×L×d.
• D — зовнішній діаметр: 19 мм.
• L — довжина: 24 мм.
• d — діаметр внутрішнього отвору: 9 мм.
• Позначення: SILENT.

Підготовка та встановлення

Перед монтажем очистьте посадкове місце від забруднень і уважно огляньте його. Деформацію, корозію та пошкодження навколо отвору потрібно оцінити до запресовування: нова втулка має входити рівно й утримуватися у передбаченому положенні. Водночас перевірте стан осі та кріплення, які проходять крізь внутрішній отвір.

Під час запресовування розташуйте сайлентблок без перекосу та прикладайте зусилля рівномірно до зовнішньої частини деталі. Не забивайте його ударами по внутрішній втулці, оскільки це може пошкодити з’єднання. Контролюйте положення деталі впродовж усього монтажу та не намагайтеся компенсувати невідповідність розмірів надмірним зусиллям або доопрацюванням посадкового місця.

Після встановлення перевірте, чи сайлентблок стоїть рівно, вісь і кріплення відповідають отвору діаметром 9 мм, а вузол складається без перекосу. До остаточного складання переконайтеся у правильному положенні всіх з’єднаних елементів. Уважний підбір за трьома розмірами й акуратне запресовування дають змогу відновити з’єднання у передбаченій конфігурації.
