Комплект замків Yamaha JOG 4JP Aprio EURORUN

Комплект замків Yamaha JOG 4JP Aprio EURORUN

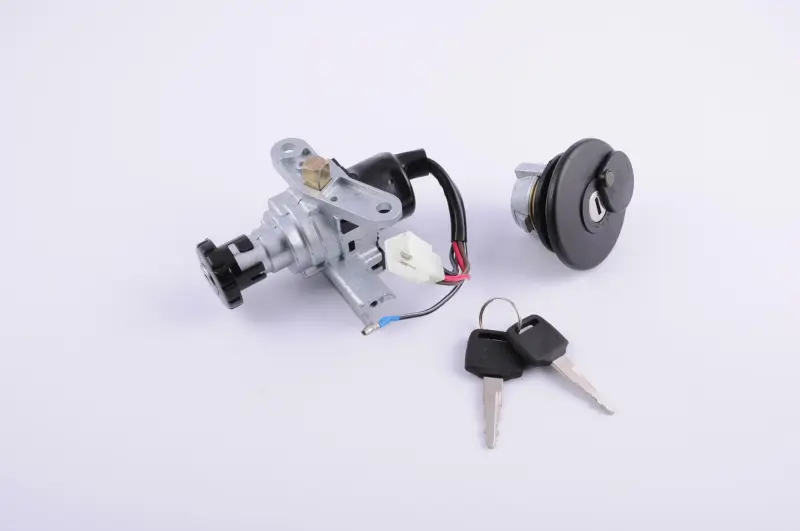

Комплект призначений для відновлення керування запалюванням і замикання паливного бака на скутерах Yamaha JOG сімейства 4JP Aprio. До набору входять основний замок запалювання з проводами та роз’ємом, кришка бака із замком і два ключі. Це практичне рішення, коли старий механізм пошкоджений, ключі втрачені або замок починає працювати нестабільно: пов’язані деталі можна замінити одним набором, не добираючи їх окремо.

Основний замок керує ввімкненням і вимкненням бортових систем скутера. Після повороту ключа в положення ON стає доступним штатний запуск кнопкою стартера; положення OFF вимикає системи. На Yamaha JOG Aprio головний перемикач також пов’язаний зі штатними положеннями блокування керма та відкривання сидіння. Правильна робота цих функцій після заміни залежить від точного відповідника версії скутера, геометрії корпусу та приєднувальних деталей.

Склад і призначення

• Замок запалювання — установлюється замість штатної деталі та під’єднується до проводки через роз’єм.
• Кришка паливного бака із замком — замінює запірну кришку відповідної конструкції.
• Два ключі — дають змогу користуватися встановленими механізмами комплекту та мати другий ключ у резерві.
• Монтажний кронштейн і дротові виводи — є частиною корпусу основного замка та мають збігатися з посадковим місцем скутера.

Коли комплект потребує заміни

Підставою для встановлення нового набору можуть бути втрата ключів, пошкодження замкової щілини, заклинювання механізму, надто вільний хід ключа або відсутність стабільної реакції на його поворот. Заміна також доречна після механічного пошкодження передньої частини скутера чи кришки бака. Якщо живлення з’являється лише під час похитування ключа, панель періодично вимикається або ключ важко перевести між штатними положеннями, слід перевірити не тільки замок, а й роз’єм, контакти проводки, запобіжник і стан кріплень.

Комплект не замінює діагностику інших компонентів системи запуску. Якщо ключ упевнено переходить у положення ON, панель та інші споживачі працюють нормально, але двигун не запускається, причину також потрібно шукати в акумуляторі, запобіжнику, кнопці стартера, кінцевих вимикачах гальмівних важелів та інших компонентах скутера. Така перевірка допомагає не замінювати справну деталь.

Як перевірити сумісність

Основне застосування комплекту — Yamaha JOG 4JP Aprio, зокрема зазначені для цієї позиції модифікації Aprio, Aprio EX та Aprio Type 2 (YJ50). Самої назви JOG для вибору недостатньо: у цій серії використовуються різні замки. Перед установленням зіставте індекс моделі й рами, форму монтажного кронштейна, розташування точок кріплення, кількість і розміщення проводів, конфігурацію електричного роз’єму, довжину джгута, форму кришки бака та спосіб її фіксації.

Особливу увагу приділіть роз’єму: він має з’єднуватися зі штатною колодкою без перероблення контактів і натягу проводів. Кронштейн повинен ставати на передбачене місце без згинання, розширення отворів і перекосу корпусу. Кришка бака має відповідати горловині та замикатися без надмірного зусилля. Якщо хоча б одна з цих ознак відрізняється від демонтованого комплекту, деталь може бути призначена для іншої модифікації Yamaha JOG.

Установлення та перевірка

Роботи виконують із вимкненим живленням скутера. Спочатку знімають облицювання, відкривають доступ до штатного замка та фіксують розташування проводів і кріплення. Новий корпус установлюють у початкові точки, під’єднують сумісний роз’єм і вкладають джгут так, щоб він не натягувався під час повороту керма та не торкався гострих крайок. Кришку бака встановлюють окремо, перевіряючи вільне замикання і щільну посадку.

Після складання послідовно перевірте поворот і виймання ключа, положення ON та OFF, увімкнення панелі, запуск штатною кнопкою, блокування керма й відкривання сидіння, якщо ці функції передбачені конкретною модифікацією. Потім переконайтеся, що роз’єм зафіксований, проводка не затиснута облицюванням, а кришка бака надійно закривається. Така перевірка дає змогу одразу виявити невідповідність посадки або підключення до початку повсякденної експлуатації скутера.
