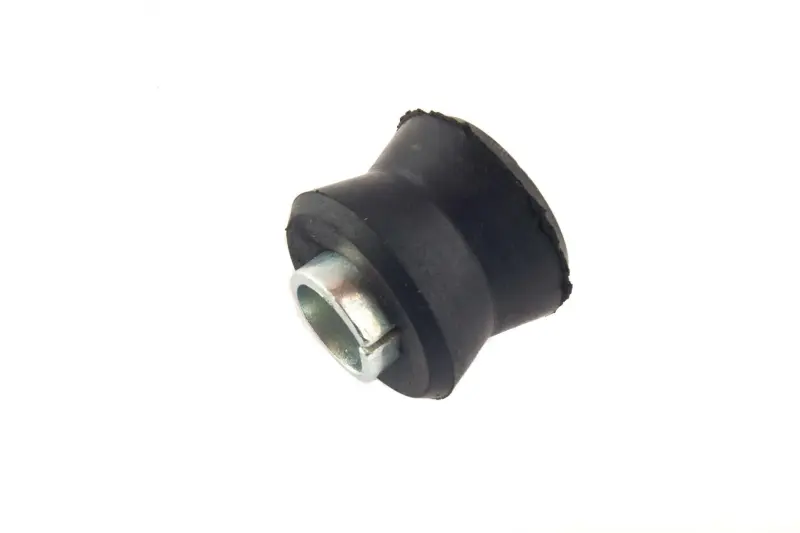

Сайлентблок амортизатора ІЖ із втулкою JING

Сайлентблок амортизатора ІЖ із втулкою JING

Деталь призначена для ремонту кріплення амортизатора на мотоциклах ІЖ. Вона встановлюється у вушко амортизатора та утворює пружне з’єднання між його корпусом і кріпленням. Еластична частина сприймає невеликі зміщення, що виникають під час роботи підвіски, а внутрішня металева втулка є посадковою поверхнею для кріпильного болта. Така конструкція допомагає відокремити рухому деталь підвіски від жорсткого контакту з кріпленням.

Сайлентблок замінюють окремо, коли сам амортизатор іще придатний до експлуатації, але його кріплення вже має люфт або пошкодження. Зношена посадка може супроводжуватися стуком, скрипом, помітним переміщенням вушка відносно болта чи перекосом амортизатора. Причиною заміни також стають тріщини, розриви, відшарування або значна деформація еластичної частини, пошкодження втулки та послаблення посадки у вушку. Після виявлення таких ознак варто перевірити обидва кріплення амортизатора і стан самого болта.

Конструкція та призначення

• Еластичний корпус розташовується між вушком амортизатора і внутрішньою втулкою, пом’якшуючи передавання вібрацій та ударних навантажень через точку кріплення.
• Металева втулка приймає кріпильний болт і не дає йому безпосередньо стискати м’яку частину під час затягування.
• Бортики по краях еластичного корпусу формують профіль деталі та мають правильно розташуватися відносно вушка після запресовування.
• Виконання розраховане на застосування у кріпленні амортизатора мотоцикла ІЖ; конкретну модифікацію потрібно визначати за розмірами штатної деталі та посадкового місця.

Як перевірити сумісність

Позначення ІЖ недостатньо для вибору без вимірювань: на мотоциклі могли встановити амортизатори іншого виконання або раніше замінені деталі. Перед замовленням виміряйте старий сайлентблок чи вільне вушко. Зіставте зовнішній діаметр посадкової частини, загальну ширину корпусу, ширину по металевій втулці та діаметр її отвору. Додатково порівняйте форму торців і бортиків. Болт має відповідати внутрішньому отвору втулки без надмірного зазору, а зовнішня частина сайлентблока — входити у вушко з посадкою, передбаченою конструкцією амортизатора.

Не добирайте цю деталь лише за зовнішньою подібністю. Неправильний зовнішній діаметр не забезпечить надійної фіксації або не дасть запресувати сайлентблок без пошкодження. Невідповідність ширини може спричинити бокове стискання, вільне переміщення кріплення чи неправильне положення амортизатора. Якщо стара деталь зруйнована і виміряти її неможливо, орієнтуйтеся на розміри самого вушка, кріпильного болта та відстань між частинами кронштейна.

Установлення та перевірка після ремонту

Перед монтажем амортизатор знімають і оглядають його вушко. Посадкове місце очищають від забруднень і залишків старої деталі, після чого перевіряють на овальність, тріщини, задирки та виражену корозію. Новий сайлентблок потрібно запресовувати рівно, прикладаючи зусилля через відповідну оправку. Удари по металевій втулці, перекіс під час запресовування та пошкодження країв еластичного корпусу можуть порушити посадку. Спосіб підготовки поверхні й допустиме монтажне мастило обирають відповідно до вимог конкретного амортизатора.

Після встановлення бортики мають зайняти правильне положення, а втулка — розташуватися співвісно з вушком. Під час складання використовують справне кріплення та затягують його з моментом, передбаченим для конкретної моделі мотоцикла. Після завершення ремонту перевірте відсутність бокового люфту, перекосу й контакту амортизатора із сусідніми деталями. Потім проконтролюйте кріплення після короткої поїздки. Сайлентблок JING із втулкою підходить для обслуговування амортизатора ІЖ за умови повного збігу посадкових розмірів.
