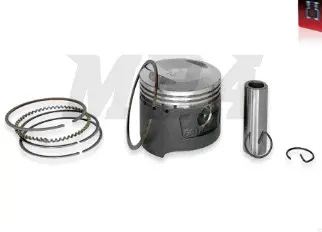

Поршневий комплект Delta 70 STD Ø47,00 з тефлоновим покриттям

Поршневий комплект Delta 70 STD Ø47,00

Комплект призначений для обслуговування циліндро-поршневої групи чотиритактних мопедів Delta 70, у яких використовується поршень стандартного розміру діаметром 47,00 мм. Виконання STD розраховане на циліндр відповідного номінального розміру, тому деталь підходить для відновлення двигуна без переходу на збільшений ремонтний діаметр — за умови, що фактичний стан циліндра допускає встановлення стандартного поршня.

Поршень рухається всередині циліндра, сприймає тиск газів і через поршневий палець передає зусилля шатуну. Встановлені в його канавках кільця ущільнюють проміжок між поршнем і стінкою циліндра, беруть участь у збереженні компресії та контролі мастила. Стан цих деталей безпосередньо позначається на запуску двигуна, стабільності його роботи й витраті мастила. Заміна стає актуальною за наявності задирів на спідниці, пошкодження днища, зношення канавок, надмірного зазору в циліндрі або втрати пружності кілець.

Конструкція та призначення

Номінальний діаметр поршня становить 47,00 мм, а позначення STD вказує на стандартне розмірне виконання. Поршень має канавки під комплект кілець та отвори для встановлення пальця. Версія TEFLON має покриття спідниці, тобто поверхні, яка спрямовує поршень під час руху в циліндрі. До набору входять поршень, поршневі кільця, поршневий палець і стопорні кільця пальця. Такий склад дає змогу одночасно замінити основні сполучені деталі поршневого з'єднання, не залишаючи в новій збірці раніше використані кільця або фіксатори.

Що перевірити під час добору

• Діаметр циліндра: він має відповідати поршню Ø47,00 мм з урахуванням передбаченого виробником монтажного зазору.
• Розмірне виконання: STD не можна замінювати поршнем збільшеного ремонтного розміру без вимірювання циліндра.
• Поршневий палець: перед установленням потрібно зіставити його діаметр і довжину з демонтованою деталлю та шатуном.
• Геометрія поршня: порівнюють загальну й компресійну висоту, форму днища, розташування виїмок, канавок та отвору під палець.
• Кільця: перевіряють їх кількість, товщину, розташування та відповідність канавкам поршня.
• Модифікація двигуна: позначення Delta 70 саме по собі не виключає відмінностей між моторами різних випусків, тому визначальними залишаються розміри знятих деталей і циліндра.

Підготовка до встановлення

До складання циліндр вимірюють у кількох поясах і напрямках, оцінюючи зношення, овальність та стан внутрішньої поверхні. Якщо циліндр має глибокі задири, виражене вироблення або вже розточений під збільшений розмір, встановлення нового поршня STD не усуне причину несправності. Потрібні зазори між поршнем і циліндром, у замках кілець та між кільцями й канавками визначаються документацією конкретного двигуна; добирати їх без вимірювального інструмента не варто.

Під час монтажу дотримуються напрямку поршня та правильного порядку кілець, попередньо очищають канавки й змащують сполучені поверхні моторною оливою. Стопорні кільця встановлюють у повністю очищені посадкові канавки та переконуються, що кожен фіксатор надійно зайняв своє місце. Після з'єднання поршня із шатуном колінчастий вал обережно прокручують вручну: рух має залишатися плавним, без заклинювання та контакту днища з деталями головки циліндра.

Цей комплект обирають для ремонту Delta 70 з номінальним діаметром поршня 47,00 мм, коли результати вимірювань підтверджують придатність стандартного розміру. Точне зіставлення геометрії зі знятим поршнем і контроль циліндра перед складанням допомагають уникнути помилкового добору та повторного розбирання двигуна.
