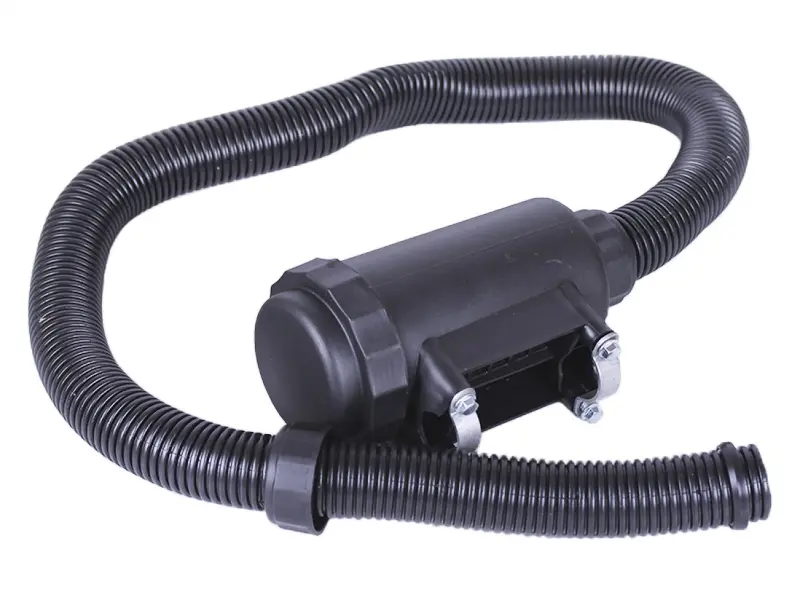

Повітряний фільтр у зборі з верхнім фільтром для двигуна 168F 6,5 к.с. ST

Повітряний фільтр у зборі для двигуна 168F

Вузол призначений для очищення повітря, що надходить до карбюратора бензинового двигуна 168F потужністю 6,5 к.с. Така система використовується на мотоблоках та іншій малій техніці з відповідним двигуном. Фільтр затримує пил і тверді забруднення до їх потрапляння у впуск, допомагаючи підтримувати нормальне сумішоутворення та захищати циліндро-поршневу групу від абразивного впливу.

Конструкція та призначення

Виконання з верхнім фільтром відрізняється від компактних корпусів, які встановлюють безпосередньо біля карбюратора. Конструкція поєднує циліндричний корпус, паперовий фільтрувальний елемент, гнучкий гофрований повітропровід і кріпильний майданчик. Повітря проходить крізь фільтрувальну частину, після чого спрямовується повітропроводом до впуску двигуна. Гнучкий канал дає змогу з’єднати корпус із карбюратором за передбаченого виробником розміщення фільтра.

Фільтр у зборі доречний під час ремонту, коли старий корпус пошкоджений, кріплення розбите, повітропровід розтріскався або окремі частини більше не з’єднуються щільно. Заміна всього вузла допомагає відновити правильний шлях подавання очищеного повітря. Негерметичне з’єднання після фільтра особливо небажане: через нього пил може потрапляти у впуск в обхід паперового елемента.

Що перевірити під час вибору

• Модель двигуна: товар розрахований на 168F потужністю 6,5 к.с.; збігу лише за потужністю без збігу позначення двигуна недостатньо.
• Тип виконання: потрібна версія у зборі з верхнім фільтром і виносним гофрованим повітропроводом.
• Кріплення: порівняйте розташування отворів, форму кронштейна та посадкову геометрію зі знятою деталлю.
• Підключення повітропроводу: перевірте діаметр з’єднання з боку впуску, довжину та напрямок прокладання шланга.
• Вільний простір: корпус і вигнутий повітропровід не повинні заважати кожухам, тросам та іншим деталям конкретної машини.

Позначення 168F стосується двигуна, проте компонування мотоблоків різних виробників може відрізнятися. Тому перед замовленням слід зіставити не лише модель мотора, а й зовнішню форму старого вузла, спосіб його фіксації, конфігурацію патрубків і розташування фільтра відносно карбюратора. Таке порівняння дає змогу не переплутати версію з верхнім фільтром зі звичайним компактним корпусом.

Установлення та обслуговування

Монтаж виконують на зупиненому й охололому двигуні. Посадкові поверхні очищають від пилу, корпус надійно закріплюють, а повітропровід прокладають без перегинів і надмірного натягу. Обидва з’єднання мають прилягати щільно: підсмоктування повітря між фільтром і карбюратором знижує ефективність очищення. Після складання потрібно переконатися, що шланг не торкається деталей, які сильно нагріваються або рухаються.

Стан паперового елемента перевіряють із періодичністю, зазначеною в настанові до двигуна, а під час роботи на сухому й запиленому ґрунті — частіше. Підставою для огляду є помітне забруднення, пошкодження фільтрувальної частини, погіршення тяги або сліди пилу у впуску. Пошкоджений чи надмірно забруднений елемент не варто залишати в експлуатації. Правильно підібраний і герметично встановлений фільтр забезпечує подавання очищеного повітря та допомагає двигуну стабільно працювати під навантаженням.
