Повітряний фільтр у зборі з верхнім фільтром для мотоблока 177F/188F (9/13 к.с.) AMG

Повітряний фільтр у зборі з верхнім фільтром для мотоблока з двигуном 177F/188F (9/13 к.с.), позначення AMG. Очищує повітря, що надходить до двигуна, від пилу та інших забруднень. Під час обробітку сухого ґрунту справність фільтра особливо важлива: потрапляння пилу у впуск прискорює зношування деталей двигуна.

Будова та робота

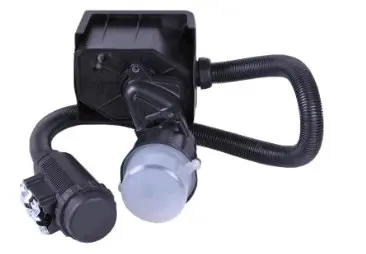

Фільтр у зборі призначений для заміни повітряного фільтра як цілого вузла. Конструкція має корпус, гофровані сполучні повітроводи та винесені циліндричні частини. Їхнє розташування потрібно враховувати під час добору: встановлений корпус не повинен заважати сусіднім деталям, а до кришок має залишатися доступ для обслуговування.

Очищення повітря залежить не лише від стану фільтрувальної частини. Через тріщини патрубків, пошкоджені ущільнення або нещільні стики пил може потрапляти до двигуна в обхід фільтра. Заміна вузла дає потрібний результат лише за умови герметичного з'єднання з впуском.

Ознаки несправності

Забруднений фільтр може обмежувати надходження повітря: двигун гірше реагує на навантаження, втрачає тягу або працює нестійко. Ці прояви не є однозначною ознакою несправності фільтра, тож його стан перевіряють окремо. Тріщини корпусу, зламані кріплення та стики, які вже неможливо щільно з'єднати, — безпосередні причини для заміни вузла.

Якщо корпус справний, а проблема лише в забрудненні фільтрувальної частини, спочатку з'ясовують можливість її окремого обслуговування. Вузол у зборі потрібен, коли пошкодження зачіпають також корпус або з'єднання. Сліди пилу всередині патрубка з боку двигуна — привід перевірити цілісність фільтра та ущільнень.

Як перевірити відповідність

• Звірте позначення двигуна та будову демонтованого фільтра, зокрема його верхньої частини.
• Порівняйте форму посадочних поверхонь, кількість і розташування кріплень.
• Перевірте розміри приєднань, напрямок патрубків і спосіб фіксації стиків.
• Оцініть місце для корпусу, шлях прокладання повітроводів і доступ до кришок.

Збіг позначення двигуна не замінює перевірки посадки. Орієнтуйтеся на весь знятий вузол, а не лише на форму однієї кришки. Невідповідне приєднання може пропускати неочищене повітря, а повітровід, затиснутий між сусідніми деталями, — звужувати прохід і перетиратися під час роботи.

Заміна та контроль з'єднань

Зупиніть двигун і дайте йому охолонути. Приберіть бруд біля кріплень та патрубків, запам'ятайте їхнє положення й демонтуйте старий фільтр. Тимчасово захистіть відкритий впуск від забруднення. Огляньте прилеглі патрубки, ущільнення та хомути: деталі з тріщинами або пошкодженнями слід замінити, а поверхні стиків очистити.

Установіть корпус без перекосу, приєднайте повітроводи без натягу й різких перегинів. Кріплення мають збігатися без примусового стягування болтами. Перевірте щільність стиків і відсутність контакту повітроводів із деталями, які можуть їх пошкодити. Перед запуском зніміть тимчасовий захист впуску та переконайтеся, що всередині нічого не залишилося. Після нетривалої роботи огляньте кріплення і з'єднання на зміщення від вібрації.
