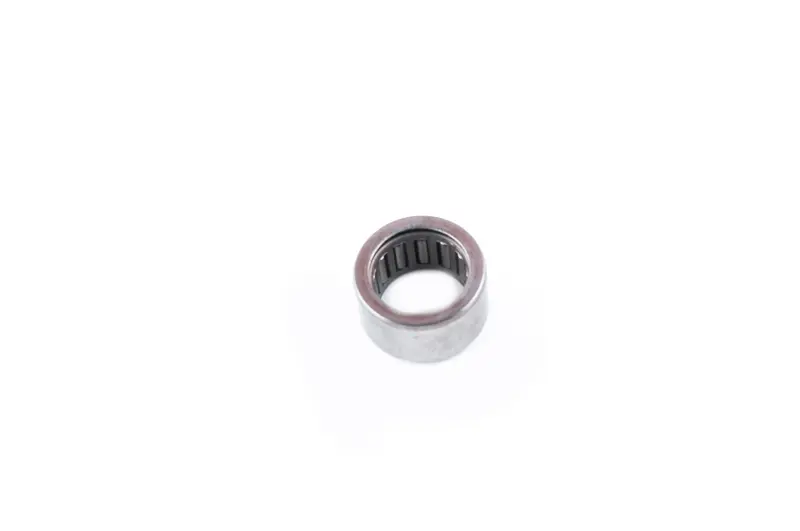

Голчастий підшипник КПП Delta HK13,5/12 13,5×20×12

Голчастий підшипник КПП Delta HK13,5/12

Компактний підшипник призначений для опори вторинного вала коробки передач мопедів Delta із чотиритактним двигуном сімейства 139FMB. Деталь установлюється всередині трансмісії та підтримує вал, що обертається, у корпусі. Голчасті ролики сприймають радіальне навантаження, а невелика висота перерізу дає змогу розмістити опору там, де для звичайного кулькового підшипника бракує простору.

Позначення виробу — HK13,5/12, розмірний запис — 13,5×20×12 мм. Під час підбору потрібно враховувати всі три значення: діаметр робочої поверхні вала, діаметр посадкового отвору в корпусі та ширину місця встановлення. Збігу лише зовнішнього діаметра недостатньо: відмінність внутрішнього розміру або ширини не дасть правильно встановити деталь і зберегти потрібне положення вала.

Призначення та конструкція

Підшипник належить до радіальних голчастих моделей із тонкостінною зовнішньою обоймою та сепаратором. Сепаратор утримує голчасті ролики на заданій відстані й спрямовує їх паралельно осі. Завдяки великій кількості роликів навантаження розподіляється між кількома контактними ділянками. Така схема поєднує компактні радіальні розміри із жорсткою підтримкою вала.

Підшипник цього типу не має окремого внутрішнього кільця: доріжкою кочення слугує відповідна поверхня вала. Тому стан вала безпосередньо впливає на роботу нової деталі. Задирки, вироблення, корозія або помітна овальність контактної зони потребують окремої оцінки. Установлення нового підшипника на пошкоджену поверхню не усуває причину люфту чи стороннього шуму та може призвести до повторного ремонту коробки передач.

Що перевірити перед замовленням

• Місце застосування: вторинний вал КПП мопеда Delta; для іншої позиції всередині двигуна або трансмісії підшипник добирають окремо.
• Позначення: HK13,5/12 має відповідати потрібній деталі.
• Розмір: необхідний повний збіг запису 13,5×20×12 мм, включно із шириною.
• Конструкція посадки: порівняйте форму зовнішньої обойми та глибину посадкового місця зі знятим підшипником.
• Стан суміжних поверхонь: вал і отвір корпусу не повинні мати пошкоджень, які заважають правильній посадці.

Сумісність із Delta стосується поширеного застосування у двигунах 139FMB, проте в мопедах однієї торгової серії можуть траплятися різні версії коробки передач. Надійніше добирати деталь за фактичними розмірами знятого підшипника, конструкцією картера та параметрами вала. Якщо стару деталь складно виміряти через зношення, додатково вимірюють неушкоджені ділянки посадкових поверхонь.

Рекомендації зі встановлення

Монтаж виконують після розбирання й очищення відповідної частини КПП. Перед запресовуванням перевіряють посадковий отвір, вал і сусідні деталі, видаляють тверді забруднення та залишки зношеного металу. Зусилля під час установлення прикладають до зовнішньої обойми рівномірно, відповідною оправкою, не передаючи удар через голчасті ролики. Перекіс під час запресовування може пошкодити тонкостінну обойму та порушити вільне обертання.

Після встановлення вал має обертатися без заїдання, відчутного перекосу й ненормального радіального люфту. Мастило та порядок складання обирають відповідно до вимог конкретної коробки передач. Деталь підходить для планового ремонту, відновлення опори вторинного вала й усунення несправностей, пов’язаних із підтвердженим зношенням старого підшипника. Точна перевірка посадки до складання допомагає уникнути повторного розбирання двигуна.
