Деталь призначена для встановлення двигуна в конструкції скутера Zongshen QT-6 ST і з’єднує силовий агрегат із рамою через передбачені точки кріплення. Такий маятник бере участь у правильному розташуванні двигуна відносно рами та задньої частини скутера. Його замінюють під час ремонту підвіски силового агрегату, коли штатна деталь деформована, пошкоджена або має зношені посадкові місця.

Призначення та конструкція

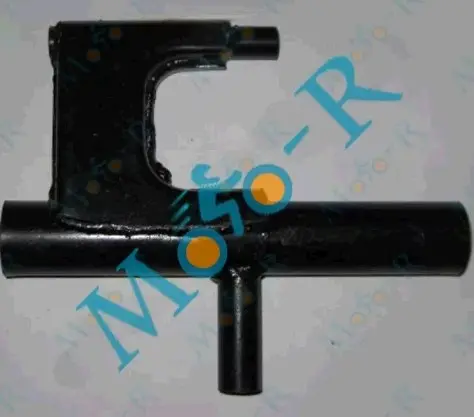

Маятник виконаний як зварна трубчаста деталь із чорним покриттям. Конструкція містить довгу поперечну циліндричну частину, нижній патрубок і верхній П-подібний кронштейн з окремою циліндричною посадковою частиною. Така конфігурація утворює кілька точок сполучення, тому під час добору потрібно враховувати не лише модель скутера, а й усю геометрію кріплень.

Справна деталь утримує двигун у розрахунковому положенні та дає підвісці силового агрегату працювати без небажаного зміщення відносно рами. Стан маятника особливо важливий після удару, падіння, пошкодження кріплення або тривалої експлуатації з люфтом. Викривлення корпусу чи розбиті отвори можуть порушити взаємне положення з’єднаних деталей, тому перед заміною варто перевірити й сусідні кріплення.

Що перевірити перед вибором

Позначення QT-6 ST потрібно розглядати разом із конструктивним виконанням старого маятника. У скутерів близького класу трапляються деталі зі схожим призначенням, але з іншим положенням трубок, шириною кронштейна та розташуванням посадкових точок. Самого зовнішнього сходження або загальної згадки марки Zongshen недостатньо для впевненого добору.

• зіставте форму верхнього П-подібного кронштейна та напрямок його циліндричної частини;
• перевірте положення нижнього патрубка відносно довгої поперечної труби;
• порівняйте міжосьові відстані, зовнішні та внутрішні діаметри всіх посадкових місць;
• уточніть ширину кріпильних зон і бік розташування кожного кронштейна;
• переконайтеся, що стара деталь належить саме до виконання Zongshen QT-6 ST.

Розміри слід знімати з непошкоджених ділянок демонтованої деталі. Якщо старий маятник зігнутий, відстані краще додатково звірити за відповідними точками рами та двигуна: деформація може спричинити неправильний результат вимірювання. Втулки, осі, болти й інші сполучені деталі також перевіряють на вироблення, корозію та пошкодження різьби.

Заміна та контроль після встановлення

Роботи виконують на надійно зафіксованому скутері з розвантаженою підвіскою двигуна. До демонтажу потрібно створити опору для силового агрегату, щоб після зняття кріплення він не змістився під власною вагою. Посадкові зони очищають, а потім перевіряють відсутність тріщин, овальності отворів і слідів перекосу на рамі. Маятник установлюють без примусового стягування точок, які не збігаються: кріплення мають суміститися за правильного положення деталей.

Після складання контролюють вільний рух підвіски в передбаченому діапазоні, відсутність бічного люфту, контакту двигуна з рамою та натягу приєднаних шлангів або дротів. Кріплення затягують у послідовності та із зусиллям, визначеними сервісними даними конкретного скутера. Після короткої контрольної поїздки корисно повторно оглянути місця з’єднання та переконатися, що положення двигуна не змінилося, а сторонній стукіт не з’явився.

Маятник підвіски двигуна Zongshen QT-6 ST підходить для планового відновлення штатної схеми кріплення, якщо його геометрія повністю збігається з установленою раніше деталлю. Ретельне порівняння посадкових точок до розбирання зменшує ризик несумісності та допомагає водночас виявити зношення сполучених втулок, осей і кріплення.
