Барабан зчеплення Suzuki AD 50

Барабан зчеплення для Suzuki AD 50

Барабан, який також називають дзвоном зчеплення, призначений для трансмісії скутера Suzuki AD 50. Деталь установлюється зовні колодок відцентрового зчеплення та бере участь у передаванні крутного моменту на задній привід. Це практичний варіант для ремонту штатного механізму, коли попередній барабан зношений, деформований або має пошкодження внутрішньої контактної поверхні.

Призначення деталі

В автоматичному відцентровому зчепленні колодки утримуються пружинами до досягнення певних обертів двигуна. Коли оберти зростають, вони розходяться та притискаються фрикційними накладками до внутрішньої поверхні барабана. Після контакту барабан починає обертатися разом зі зчепленням, забезпечуючи подальше передавання моменту через трансмісію. За зниження обертів колодки повертаються у початкове положення та відходять від контактної поверхні.

Стан барабана безпосередньо впливає на характер увімкнення зчеплення. Глибокі борозни, тріщини, виражене нерівномірне зношення, порушення правильної геометрії або сліди сильного перегрівання можуть супроводжуватися ривками під час рушання, вібраціями, стороннім шумом і пробуксовуванням. Перед заміною потрібно оцінити не лише сам дзвін, а й колодки з накладками, поворотні пружини та суміжні деталі заднього варіатора. Установлення нового барабана з пошкодженими колодками не усуває причину несправності та може спричинити прискорене зношення контактної поверхні.

Що перевірити під час добору

• Модель скутера: позиція заявлена для Suzuki AD 50; позначення моделі слід звірити з документами та фактичною модифікацією техніки.
• Внутрішній діаметр: він має відповідати зовнішньому діаметру колодок, інакше зчеплення не вмикатиметься у передбаченому режимі.
• Центральна посадка: порівняйте форму отвору, профіль з’єднання та посадкові розміри зі знятим барабаном.
• Габарити: зіставте зовнішній діаметр, висоту корпусу, глибину внутрішньої частини та положення контактної доріжки.

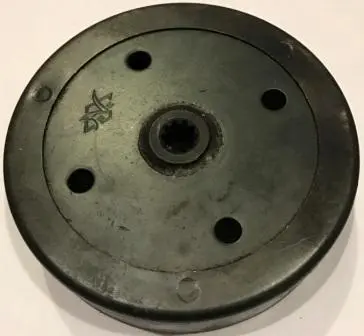

• Конструкція лицьової частини: ця деталь має круглий корпус, центральний посадковий отвір і чотири круглі отвори; такі ознаки допомагають відрізнити її від іншої версії.
• Вільний простір: після монтажу барабан не повинен торкатися кришки трансмісії або сусідніх компонентів.

Орієнтуватися лише на загальну назву Suzuki AD 50 недостатньо: у скутерів різних років і ринків можуть відрізнятися деталі трансмісії. Найнадійніший спосіб добору — зняти старий дзвін, виміряти його основні посадкові параметри та порівняти конструкцію обох деталей. Якщо попередній барабан втрачено, параметри потрібно уточнювати за модифікацією скутера та сервісними даними саме для цієї версії.

Установлення та перевірка після ремонту

Монтаж виконують зі знятою кришкою трансмісії, використовуючи відповідний інструмент для фіксації дзвона. Перед складанням внутрішню поверхню барабана та фрикційні накладки очищають від мастила, оливи й забруднень: контакт колодок має відбуватися по чистій сухій доріжці. Кріплення затягують із моментом, передбаченим сервісною документацією Suzuki AD 50, без ударного перевантаження різьби та посадкових деталей.

Після затягування барабан має обертатися без заїдання, перекосу й контакту з кришкою. Перед поїздкою перевіряють правильність складання, а перший запуск проводять із контролем шуму та поведінки зчеплення на малих обертах. Якщо ривки або пробуксовування залишилися, необхідна діагностика колодок, пружин, веденого шківа та інших суміжних компонентів. Комплексна перевірка допомагає усунути причину несправності й уникнути повторного розбирання трансмісії.
