Пелюстковий клапан Honda PAL AF17

Пелюстковий клапан Honda PAL AF17

Клапан призначений для впускної системи скутера Honda PAL із позначенням кузова AF17 та двотактним двигуном. Він установлюється між впускним трактом і картером, пропускає паливно-повітряну суміш усередину двигуна та перешкоджає її зворотному руху. Деталь працює автоматично завдяки зміні тиску: під час розрідження пелюстки відкриваються, а зі зростанням тиску притискаються до основи.

Щільне закривання пелюсток потрібне для нормального наповнення картера сумішшю. Якщо пластини втратили пружність, пошкоджені або не прилягають до посадкової площини, частина потоку повертається у впуск. Це може супроводжуватися ускладненим запуском, нестабільною роботою, провалами під час відкривання газу та зниженням тяги. Подібні прояви також виникають через несправності карбюратора, порушення герметичності впуску або проблеми із запалюванням, тому перед заміною доцільно перевірити весь впускний тракт.

Конструкція та призначення

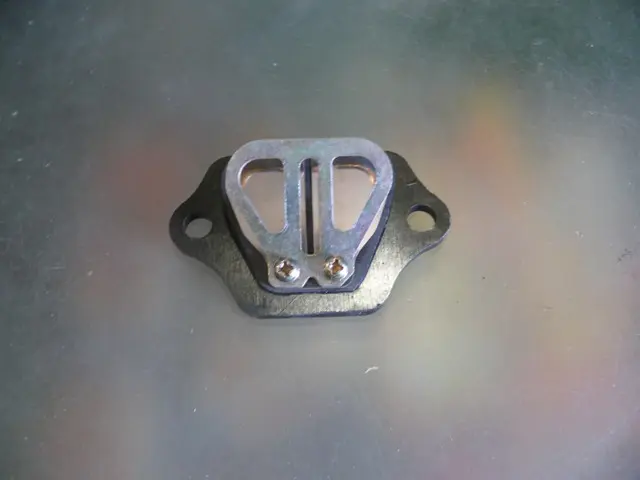

Клапан виконаний як компактний плоский вузол із двома пелюстковими каналами. Пластини закріплені гвинтами, а основа має два бічні отвори для монтажу. Така форма відповідає вузлу, що застосовується на Honda PAL AF17. Клапан не потребує окремого приводу чи регулювання під час руху: частота і ступінь відкривання пелюсток залежать від пульсацій тиску у впуску двотактного двигуна.

• Тип деталі: пелюстковий клапан впуску.
• Призначення: одностороннє подавання паливно-повітряної суміші до картера двигуна.
• Застосування: скутер Honda PAL AF17.
• Тип двигуна: двотактний, клас 50 см³.
• Монтажна схема: плоска основа з двома бічними точками кріплення.

Як перевірити сумісність

Під час підбору насамперед орієнтуйтеся на точне позначення моделі AF17. Назви PAL, PAL 1 і PAL 2 трапляються в описах запчастин, проте самої назви Honda недостатньо: на інших скутерах марки використовуються клапани іншої форми. До встановлення порівняйте стару та нову деталі за контуром основи, розташуванням двох кріпильних отворів, кількістю і конфігурацією впускних вікон, напрямком пелюсткових пластин та формою прилеглих поверхонь.

Не варто підбирати цей клапан лише за робочим об’ємом двигуна або схожою назвою моделі. Навіть у двотактних скутерів одного класу можуть відрізнятися розташування кріплення, площа каналів і посадковий контур. Якщо на техніці раніше замінювали двигун або впускний патрубок, порівняння з фактично встановленою деталлю набуває особливого значення.

Перевірка перед установленням

Перед монтажем огляньте пелюстки за достатнього освітлення. На них не повинно бути тріщин, сколів, помітної деформації чи ознак послаблення кріплення. У закритому положенні пластини мають рівно прилягати до основи без помітно піднятих країв. Посадкові поверхні очищають від залишків попереднього ущільнення та забруднень, не допускаючи потрапляння частинок у впуск і картер.

Клапан установлюють у штатному напрямку зі збереженням передбаченої виробником схеми ущільнення. Кріплення затягують рівномірно, без перекошування основи та надмірного зусилля. Пелюстки не можна підважувати інструментом, згинати чи використовувати як опору під час монтажу: зміна їхньої форми порушує закривання каналів. Після складання перевіряють щільність приєднання впускного патрубка та відсутність підсмоктування повітря.

Деталь підходить для відновлення штатної роботи впуску Honda PAL AF17 у разі пошкодження, деформації або нещільного прилягання попереднього клапана. Точне звіряння моделі й монтажної геометрії до розбирання допомагає уникнути встановлення несумісного вузла.
