Універсальна кнопка аварійної сигналізації на кермо EVO-2

Універсальна кнопка аварійної сигналізації на кермо EVO-2

Компактний кнопковий вимикач призначений для керування аварійною світловою сигналізацією мототехніки. Він дає змогу доповнити систему покажчиків повороту окремою кнопкою, якщо штатного органа керування немає, він пошкоджений або розташований незручно після ремонту чи зміни проводки. Корпус установлюється в зоні керма, тому водій отримує доступ до ввімкнення сигналу без розміщення додаткової клавіші на панелі приладів.

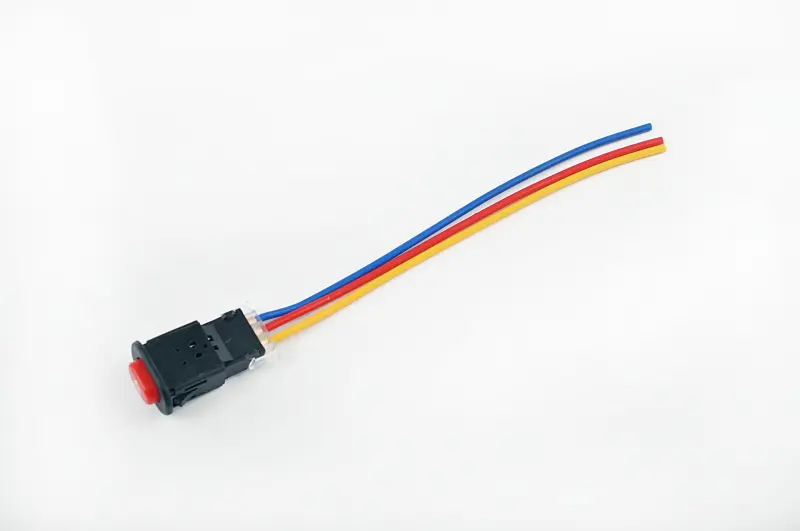

Кнопка має чорний прямокутний корпус, червоний натискний елемент і три дротові виводи. Таку конфігурацію застосовують для з’єднання керувального контакту з правою та лівою гілками покажчиків повороту, проте призначення кожного дроту потрібно визначати за схемою конкретної мототехніки. Колір ізоляції не слід вважати універсальним позначенням контактів: у різних джгутах однакові кольори можуть мати різні функції. Перед підключенням потрібно визначити контакти тестером і перевірити, як штатне реле поворотів взаємодіє з додатковою кнопкою.

Що перевірити під час вибору

• Призначення. Ця модель служить для одночасного керування покажчиками повороту в режимі аварійної світлової сигналізації. Її не варто плутати з кнопкою зупинки двигуна, клавішею стартера або вимикачем звукового сигналу.
• Кількість виводів. Від корпусу відходять три дроти. Наявна схема повинна допускати їх правильне підключення до керувальної лінії та обох сторін покажчиків повороту.
• Місце встановлення. До придбання порівняйте форму й габарити корпусу з вільною ділянкою біля керма. Кнопка не повинна заважати важелям, тросам, штатним перемикачам і вільному повороту керма.
• Спосіб фіксації. Універсальне виконання передбачає добір за конструкцією місця монтажу, а не безумовне встановлення в будь-яке штатне посадкове місце. Заздалегідь оцініть, як корпус буде закріплений без люфту та перекосу.
• Стан проводки. Перевірте роз’єми, контакти, реле поворотів і самі покажчики. Нова кнопка не усуне несправність, спричинену обривом, окисленням з’єднань або невідповідним реле.

Підключення та перевірка роботи

Монтаж починають із визначення трьох точок підключення за схемою мотоцикла, скутера, мопеда або іншої техніки. Дроти прокладають із запасом на повний поворот керма, але без провисання біля рухомих деталей і нагрітих поверхонь. З’єднання потрібно ізолювати та захистити від натягу, щоб рух керма не передавався безпосередньо на контакти кнопки. Якщо штатна проводка обладнана роз’ємами, спосіб з’єднання добирають з урахуванням їхнього типу та фактичного розташування контактів.

Після встановлення спочатку перевіряють ліві й праві покажчики повороту окремо, а потім роботу кнопки аварійної сигналізації. Після її ввімкнення обидві сторони мають блимати одночасно, а після вимкнення штатне керування поворотами повинно працювати без змін. Додатково перевіряють кнопку в крайніх положеннях керма: натяг дротів, мимовільне спрацьовування та контакт корпусу з іншими деталями неприпустимі.

Модель підійде для ремонту пошкодженого органа керування або додавання окремого вмикача аварійної світлової сигналізації на мототехніку з відповідною схемою. Для впевненого добору потрібно зіставити призначення, три дротові виводи, доступне місце монтажу та порядок підключення. Якщо схема техніки відрізняється або аварійний режим потребує додаткових діодів чи окремого реле, конфігурацію проводки слід визначити до встановлення кнопки.
