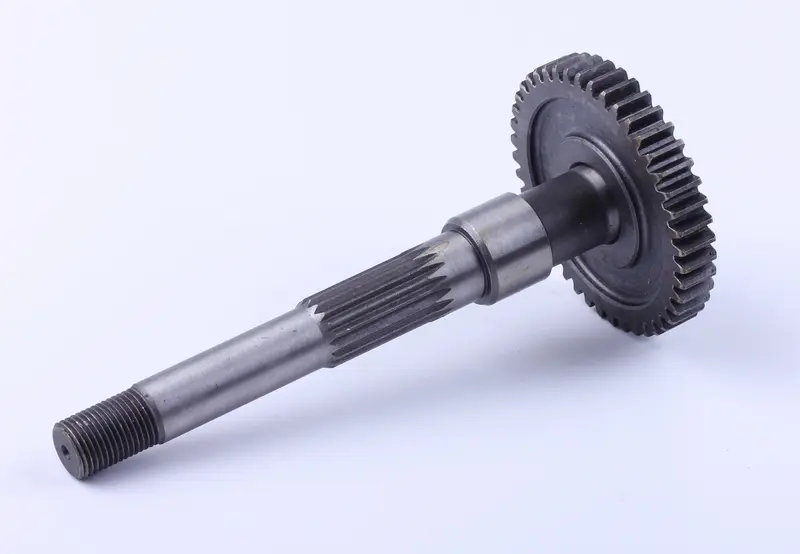

Шестірня вторинного вала редуктора 2T Stels 50

Шестірня вторинного вала редуктора 2T Stels 50

Деталь призначена для редуктора двотактного скутера Stels 50. Вона встановлюється з боку вторинного вала та бере участь у передаванні обертання до кінцевого приводу. Конструкція поєднує видовжену валову частину, велику зубчасту частину, поздовжні шліци й різьбовий кінець. Таке виконання потребує точного збігу всіх спряжених поверхонь: самої назви моделі скутера недостатньо для безпомилкового добору.

Зубчаста частина працює в постійному зачепленні із сусідньою шестірнею редуктора. За справної геометрії зубців і правильного встановлення обертання передається без ударів та прослизання. Зношений профіль, відколи, пошкодження шліців, помітний люфт або деформація вала можуть супроводжуватися гулом, хрускотом, ривками й погіршенням передавання тяги. У таких випадках деталь перевіряють разом із парною шестірнею, підшипниками та посадочними місцями, адже встановлення нової деталі поруч із пошкодженими компонентами не усуває першопричину несправності.

Що перевірити перед вибором

Позначення 2T Stels 50 вказує на застосування у відповідній двотактній версії скутера, проте в межах однієї модельної лінійки можуть траплятися різні виконання редуктора. Перед замовленням демонтовану деталь потрібно зіставити з новою за всією геометрією, а не лише за зовнішнім діаметром зубчастої частини.

• Тип деталі: шестірня вторинного вала редуктора з видовженою валовою частиною.
• Форма зубчастого вінця: порівняйте кількість зубців, їх напрямок, профіль і ширину з демонтованою деталлю.
• Шліцьова ділянка: мають збігатися кількість, довжина, зовнішній діаметр і форма шліців.
• Посадочні поверхні: перевірте загальну довжину, діаметри ступенів, розташування буртиків і відстань від них до зубчастої частини.
• Різьбовий кінець: зіставте діаметр, крок, довжину різьби та бік її розташування.

Особливу увагу приділяють стану старої шестірні. Стерті або викришені зубці вказують на потребу оглянути парне зачеплення. Сліди перегрівання, задирки на посадках і нерівномірне вироблення можуть бути пов’язані з підшипниками, перекосом деталей або недостатнім обслуговуванням редуктора. Якщо замінити лише явно пошкоджену шестірню, залишивши зношену парну деталь, нове зачеплення може швидко отримати неправильний контакт.

Встановлення та контроль після ремонту

Монтаж виконують після розбирання редуктора й очищення його внутрішніх поверхонь. До складання перевіряють вільне обертання підшипників, стан ущільнень, відсутність металевої стружки та пошкоджень на сусідніх зубцях. Деталь повинна входити в передбачені посадки без перекосу й ударного запресовування через зубчастий вінець. Кріплення, ущільнення корпусу та мастильний матеріал застосовують відповідно до вимог обслуговування конкретної модифікації скутера.

Після складання вал попередньо прокручують вручну: хід має залишатися рівномірним, без заклинювання, відчутних ударів і ненормального бічного люфту. Під час першого запуску контролюють сторонній шум та відсутність витоку з корпусу редуктора. Точне зіставлення з демонтованою деталлю й комплексна перевірка спряжених компонентів допомагають відновити коректне передавання обертання та уникнути повторного розбирання.
