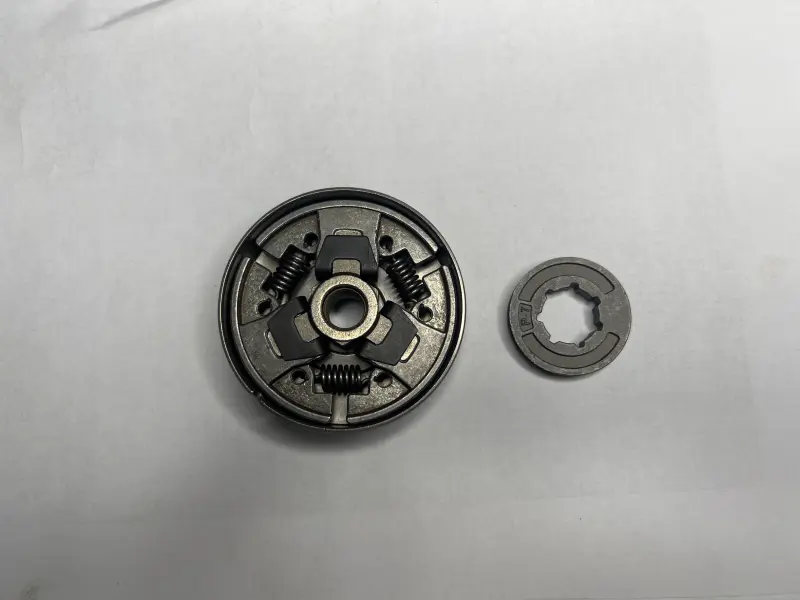

Зчеплення бензопили MS 170/180 під знімну зірочку із зірочкою SVET-2

Зчеплення бензопили MS 170/180 під знімну зірочку SVET-2

Комплект призначений для ремонту приводу пиляльного ланцюга бензопил серій MS 170 та MS 180. До нього входять зібрана відцентрова муфта з трьома колодками й пружинами, а також окрема знімна ведуча зірочка. Таке виконання підходить для пил, у яких застосовується барабан під знімний вінець, тому перед замовленням потрібно перевірити не лише модель інструмента, а й конструкцію встановленого приводу.

Як працює зчеплення

Муфта встановлюється на колінчастому валу та автоматично керує передаванням обертання до барабана й ведучої зірочки. На холостому ходу пружини утримують колодки ближче до центра, тому барабан і пиляльний ланцюг мають залишатися нерухомими. Коли оберти зростають, відцентрова сила розводить колодки назовні: вони притискаються до внутрішньої поверхні барабана, обертають його, а зірочка переміщує ланцюг по шині. Після зниження обертів пружини повертають колодки у вихідне положення.

Узгоджена робота колодок і пружин потрібна для своєчасного ввімкнення приводу без виражених ривків та пробуксовування. Тривала робота з увімкненим гальмом ланцюга, заклиненим ланцюгом або постійним прослизанням спричиняє інтенсивне тертя та перегрів суміжних деталей. Якщо ланцюг рухається на правильно відрегульованому холостому ходу, вмикається із затримкою, зупиняється під навантаженням або привід працює ривками, муфту й інші деталі приводу необхідно перевірити на зношення.

Особливості конструкції

• Три колодки з’єднані трьома пружинами та утворюють готову відцентрову муфту.
• Роздільна конструкція розрахована на роботу з барабаном під знімну ведучу зірочку.
• Знімна зірочка входить до запропонованого комплекту та встановлюється окремо від муфти.
• Виконання заявлене для бензопил серій MS 170 і MS 180.

Що перевірити під час підбору

Позначення MS 170 або MS 180 на пилі є першим, але не єдиним критерієм. У межах однієї серії можуть траплятися різні варіанти ланцюгового приводу, тому потрібно зняти бічну кришку та зіставити старі деталі. Перевірте, чи застосовується знімна зірочка, чи збігаються посадковий профіль вінця, конфігурація муфти та розташування пружин. Окремо порівняйте крок ланцюга й кількість зубців старої зірочки: ці параметри визначають її відповідність установленій пиляльній гарнітурі, а для цього комплекту у вихідних відомостях вони не зазначені.

Не варто плутати цей товар із суцільним барабаном, у якого зубчаста частина виготовлена разом із корпусом. Тут зірочка є окремим кільцем. Сам барабан, голчастий підшипник, шайба та стопор належать до сусідніх деталей приводу; їх наявність у комплекті не заявлена. Якщо на старому барабані є глибокі сліди вироблення, пошкоджений посадковий профіль або помітні ознаки перегріву, встановлення лише нової муфти та зірочки може бути недостатньо.

Установлення та перевірка після ремонту

Для доступу до приводу знімають кришку ланцюгової зірочки, пиляльний ланцюг і шину, попередньо відпустивши гальмо ланцюга. Заміна муфти потребує правильної фіксації колінчастого вала та відповідного інструмента, тому без досвіду цю операцію краще доручити фахівцеві з бензоінструменту. Перед складанням очищують посадкову зону та перевіряють барабан, підшипник, шайбу, стопор і привід мастильного насоса. Деталі встановлюють у передбаченій послідовності, без перекосу та силового припасування.

Після складання барабан має обертатися вільно, а знімна зірочка — правильно сідати на його приводний профіль. Перевірку починають на холостому ходу: ланцюг повинен залишатися нерухомим. Потім оберти підвищують плавно й оцінюють увімкнення приводу без затримок, стороннього шуму та прослизання. Такий контроль допомагає переконатися, що зчеплення SVET-2 правильно взаємодіє з іншими деталями бензопили MS 170 або MS 180.
