Пелюстковий клапан ST-2 для Suzuki AD50 / Address / Lets, 50 см³

Пелюстковий клапан ST-2 для Suzuki AD50

Клапан призначений для впуску двотактних скутерів Suzuki AD50, що належать до сімейств Address і Lets із двигуном об’ємом 50 см³. Деталь керує рухом паливоповітряної суміші у впускному тракті: гнучкі пелюстки відкриваються під час розрідження, пропускають суміш до картера та закриваються після зміни тиску. Завдяки цьому потік рухається в потрібному напрямку й не повертається до карбюратора на наступній фазі роботи двигуна.

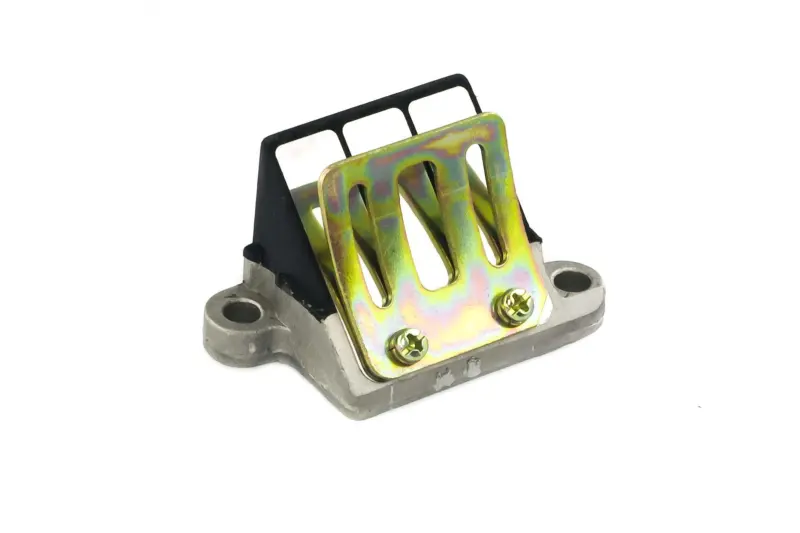

Виконання ST-2 має трипелюсткову конструкцію. Блок складається з корпусу з двома бічними кріпильними отворами, похилої клітки, трьох пелюсток і притискної пластини, зафіксованої двома гвинтами. Така геометрія має точно відповідати посадковому місцю конкретного двигуна. Позначення «LETS» допомагає відрізнити цю версію від інших клапанів Suzuki, які можуть мати подібний вигляд, але призначені для інших впускних патрубків або модифікацій мотора.

Коли потрібно перевірити клапан

Стан пелюсток безпосередньо впливає на наповнення картера сумішшю. Приводом для діагностики можуть бути ускладнений запуск, нестійка робота на малих обертах, провали під час відкривання газу або викид суміші в бік карбюратора. Такі прояви мають і інші можливі причини, тому клапан перевіряють разом із карбюратором, впускним патрубком та герметичністю з’єднань.

Під час огляду пелюстки повинні рівно прилягати до клітки. Тріщини, відколи, помітна деформація, підняті краї або нещільне прилягання заважають своєчасному закриванню каналів. Одночасно варто перевірити корпус, притискну пластину та гвинти: пошкоджені деталі чи послаблене кріплення здатні порушити нормальну роботу впуску. Пелюстки не слід підгинати для усунення зазору, адже таке втручання змінює їхнє положення та не відновлює пошкоджену деталь.

Як підібрати відповідну версію

• Модель скутера: клапан заявлений для Suzuki AD50, Suzuki Address і Suzuki Lets об’ємом 50 см³.
• Конструкція: порівняйте трипелюсткову клітку, її нахил, форму основи та розташування двох кріпильних отворів зі знятим клапаном.
• Посадкова геометрія: контур фланця та висота клітки не повинні заважати встановленню впускного патрубка.
• Виконання: ця позиція належить до версії ST-2 із позначенням «LETS»; збігу лише марки скутера недостатньо, якщо існують різні модифікації.

До придбання бажано зняти стару деталь і зіставити всі точки кріплення та форму каналів. Рік випуску й код двигуна для цієї позиції не зазначені, тому перевірка за фактичною конфігурацією впуску зменшує ризик помилки. Особливо уважно порівнюйте клапан, якщо двигун раніше замінювали або на скутері вже встановлений нестандартний впускний патрубок.

Встановлення та перевірка після ремонту

Клапан установлюють у впускний тракт у тому самому положенні, в якому була знята деталь. Перед складанням очищають сполучні поверхні від залишків старого ущільнення та забруднень, не допускаючи потрапляння сміття всередину двигуна. Ущільнювальні деталі перевіряють окремо та за потреби використовують придатні для конкретної модифікації — їх наявність у складі цієї позиції не заявлена.

Кріплення затягують рівномірно, без перекосу корпусу та надмірного зусилля. Точне зусилля затягування визначають за сервісними даними конкретного двигуна. Після складання перевіряють герметичність впуску, стабільність холостого ходу та реакцію двигуна на плавне відкривання газу. Правильно підібраний і встановлений клапан відновлює штатне керування потоком суміші та допомагає усунути несправності, пов’язані з пошкодженням або нещільним приляганням старих пелюсток.
