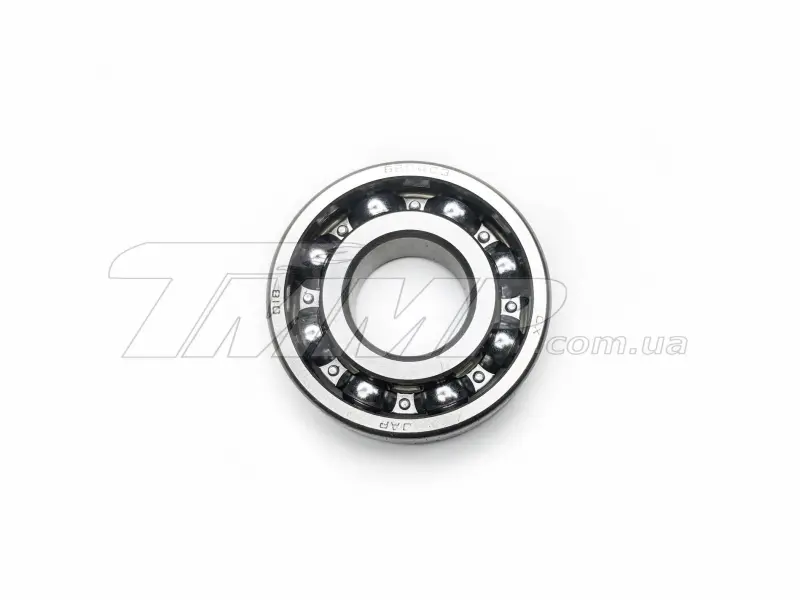

Підшипник колінвала 6204 20×47×14 для Honda TACT, Suzuki AD, CX

Підшипник колінвала 6204 для Honda TACT і Suzuki AD

Кульковий підшипник CX типорозміру 6204 призначений для встановлення як опора колінчастого вала на сумісних скутерах Honda TACT і Suzuki AD, також відомих як Suzuki Address. Його основні розміри становлять 20×47×14 мм: 20 мм — внутрішній діаметр, 47 мм — зовнішній діаметр, 14 мм — ширина. Саме ці параметри визначають посадку деталі на вал і в картер, тому під час добору потрібно звіряти всі три значення, а не орієнтуватися лише на позначення серії.

Підшипник має однорядну радіальну кулькову конструкцію відкритого типу. Внутрішнє та зовнішнє кільця розділені рядом кульок із сепаратором. Така схема забезпечує обертання колінвала відносно картера та сприймає радіальне навантаження, що виникає під час роботи двигуна. Справна опора допомагає валу зберігати правильне положення, вільно обертатися й не створювати зайвого люфту в посадкових місцях.

Призначення та ознаки потреби в заміні

Стан підшипників колінвала перевіряють під час розбирання двигуна, появи стороннього гулу, помітного радіального люфту, підклинювання або нерівномірного обертання. Підставою для заміни також є пошкодження доріжок і кульок, корозія, сліди перегрівання чи руйнування сепаратора. Використання зношеної деталі може посилювати вібрацію, порушувати положення колінвала та прискорювати зношення спряжених поверхонь картера й ущільнень.

Знятий підшипник перевіряють після очищення: внутрішнє кільце має обертатися без заїдань, різких ділянок і виразного шуму. Відчутний люфт або шорсткий хід свідчать про зношення. Одночасно потрібно оцінити стан посадок — новий підшипник не усуне несправність, якщо поверхня вала пошкоджена або гніздо в картері втратило належну геометрію.

Основні параметри

• Тип: однорядний радіальний кульковий підшипник.
• Позначення типорозміру: 6204.
• Внутрішній діаметр: 20 мм.
• Зовнішній діаметр: 47 мм.
• Ширина: 14 мм.
• Виконання: відкрите, без бічних захисних шайб.
• Призначення: опора колінчастого вала.
• Заявлене застосування: Honda TACT і Suzuki AD/Address.

Як правильно підібрати

Назви моделі скутера недостатньо для точного добору: у різних поколіннях і модифікаціях можуть використовуватися відмінні деталі. Перед замовленням порівняйте розміри демонтованого підшипника, його конструктивне виконання та параметри посадкових місць. Внутрішній діаметр має відповідати шийці колінвала, зовнішній — гнізду картера, а ширина — передбаченому осьовому простору. Якщо двигун раніше ремонтували або картер і колінвал замінювали, добирати деталь потрібно за фактично встановленими компонентами.

Рекомендації щодо встановлення

Монтаж виконують у розібраному двигуні на чистих посадкових поверхнях. Перед складанням видаляють забруднення та залишки старого мастила, оглядають колінвал, картер і ущільнення. Зусилля під час запресовування передають через те кільце, яке встановлюється з натягом: навантаження через кульки здатне пошкодити доріжки ще до першого запуску. Перекіс, удари по кільцях і монтаж у пошкоджене гніздо неприпустимі.

Після встановлення перевіряють вільне обертання та відсутність заїдань, а потім складають двигун з урахуванням вимог конкретної модифікації. Підшипник 6204 20×47×14 підходить для ремонту лише за повного збігу розмірів, виконання та місця встановлення. Така перевірка допомагає уникнути повторного розбирання двигуна і передчасного зношення нової деталі.
