AVR-регулятор для трифазного бензогенератора 5–6 кВт

Автоматичний регулятор напруги призначений для ремонту трифазних бензогенераторів потужністю 5–6 кВт. Модуль контролює вихідні параметри генератора та керує струмом збудження ротора, компенсуючи зміни, що виникають під час під’єднання або від’єднання навантаження. Справний AVR допомагає генератору підтримувати заданий рівень напруги без виражених просідань і різких коливань.

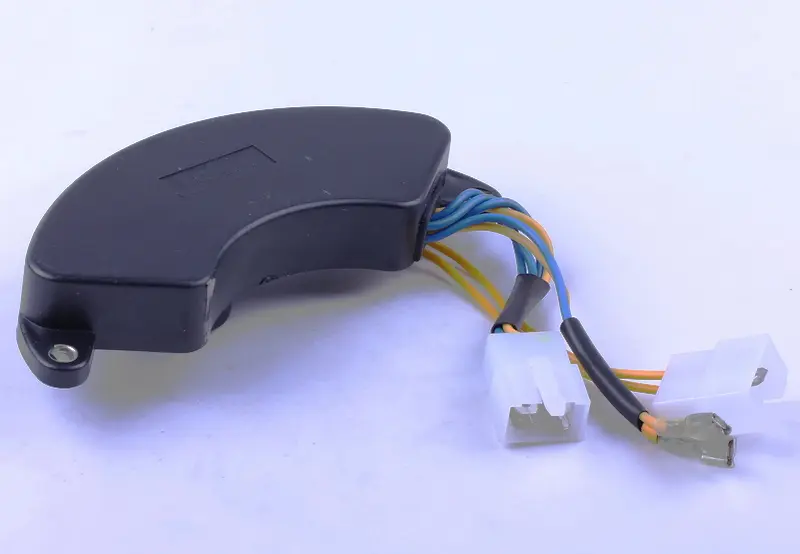

Регулятор виконаний у вигнутому пластиковому корпусі з кріпильним отвором на одному кінці. З корпусу виходить джгут проводів із двома пластиковими роз’ємами та окремими плоскими клемами. Таке компонування розраховане на розміщення всередині генераторної частини установки й під’єднання до передбачених виробником виводів. Корпус закриває електронну частину, а готові роз’єми дають змогу встановити модуль без перероблення проводки за умови повного збігу з’єднань.

Що перевірити під час вибору

• Тип генератора: регулятор розрахований на трифазне виконання. Однофазний AVR зі схожим корпусом не є рівноцінною заміною.
• Потужність установки: заявлений діапазон становить 5–6 кВт. Самого збігу за потужністю недостатньо, адже генератори однієї категорії можуть мати різні схеми під’єднання.
• Форму та кріплення: порівняйте вигин корпусу, розташування кріпильного отвору й посадкове місце зі знятою деталлю.
• Джгут проводів: мають збігатися кількість проводів, довжина виводів, набір роз’ємів, розташування контактів і тип окремих клем.
• Схему з’єднань: призначення кожного виводу потрібно звіряти з документацією генератора або з початковим під’єднанням. Однаковий колір проводів сам по собі не підтверджує однакове розташування контактів.

Коли потрібна перевірка AVR

Діагностика регулятора доречна, якщо напруга на виході стає нестабільною, помітно змінюється під навантаженням або генератор працює з перебоями. Перед заміною варто оглянути роз’єми та проводи: окиснення контактів, послаблене з’єднання, пошкодження ізоляції чи обрив можуть спричиняти подібні ознаки. Сліди сильного нагрівання на корпусі, клемах або проводці також вимагають перевірки суміжних з’єднань, щоб нова деталь не працювала за тих самих несприятливих умов.

Установлення та первинна перевірка

Перед демонтажем генератор зупиняють, від’єднують підключені споживачі та фіксують початкове розташування кожного роз’єму. Новий AVR монтують у штатному місці без натягування проводів і затискання джгута деталями корпусу. Роз’єми з’єднують лише після перевірки їхнього призначення; переставляти контакти або орієнтуватися виключно на колір ізоляції не слід.

Після монтажу спочатку перевіряють надійність кріплення та з’єднань, потім запускають генератор без чутливого навантаження й вимірюють вихідні параметри відповідним приладом. Перевірку виконують без навантаження та після його контрольованого під’єднання. Якщо конфігурація роз’ємів, кріплення чи схема виводів відрізняються від знятого регулятора, встановлювати деталь без додаткового звіряння не можна. Точна відповідність конструкції та під’єднання важливіша за зовнішню подібність корпусу.
