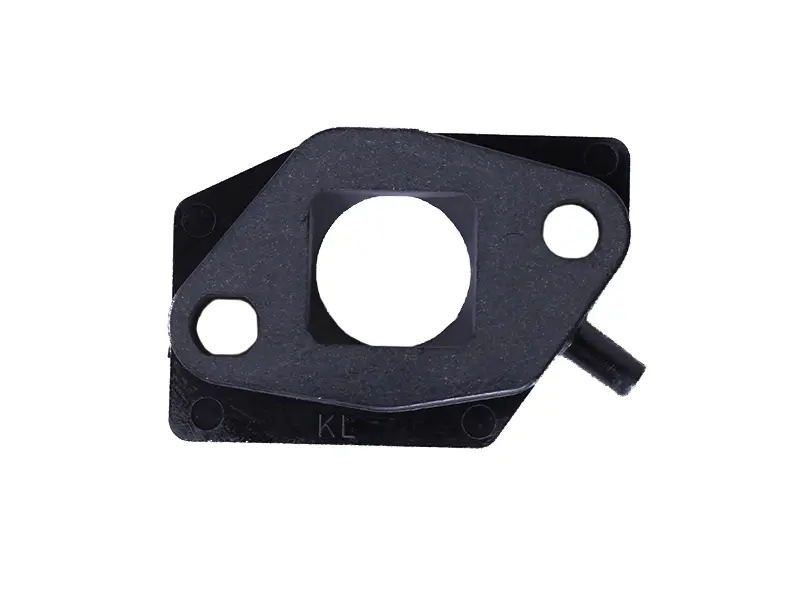

Текстолітова прокладка карбюратора для двигуна P70F

Текстолітова прокладка карбюратора для двигуна P70F

Фасонна текстолітова прокладка призначена для встановлення в місці з’єднання карбюратора з впускним трактом бензинового двигуна P70F. Вона забезпечує щільне прилягання деталей, допомагає усунути небажане підсмоктування повітря та зберігає належні умови для проходження паливоповітряної суміші. Стан цього з’єднання безпосередньо впливає на роботу двигуна: тріщини, деформація або нещільна посадка можуть ускладнювати запуск, порушувати холостий хід і спричиняти нестійку реакцію на зміну навантаження.

На відміну від тонкої м’якої прокладки, ця деталь має конструкцію жорсткої текстолітової проставки. Текстоліт розділяє карбюратор і нагріту частину впускного тракту, зменшує безпосередню передачу тепла та частково поглинає вібрації. Конструкція містить центральний круглий прохід, два видовжені кріпильні отвори й бічний відвід. Під час підбору їхнє розташування має відповідати встановленій раніше деталі та суміжним компонентам.

Що перевірити перед вибором

• Модель двигуна. Прокладка розрахована на P70F; у позначеннях сумісних двигунів також трапляються записи 1P70F і P70F (ZS). Перед монтажем потрібно перевірити фактичну модифікацію двигуна та виконання його впускної системи.
• Зовнішній контур. Порівняйте форму корпусу, орієнтацію та розташування бічного відводу зі знятою проставкою. Впускні компоненти окремих модифікацій можуть відрізнятися навіть за близького позначення двигуна.
• Центральний прохід. Його положення й форма мають збігатися з каналом карбюратора та відповідним отвором впускного тракту. Край прокладки не повинен заходити всередину каналу та створювати перешкоду руху суміші.
• Точки кріплення. Перевірте відстань між шпильками або болтами й конфігурацію двох видовжених отворів. Правильно підібрана деталь встановлюється без розточування, згинання чи примусового натягування.
• Товщина та посадка. Порівняйте товщину з демонтованою проставкою. Від цього параметра залежить положення карбюратора, приєднання тяг, патрубків та інших сусідніх деталей.
• Стан площин. На контактних поверхнях не повинно залишатися фрагментів старого ущільнення, глибоких подряпин або забруднень, які заважають рівномірному приляганню.

Ознаки потреби в заміні

Прокладку замінюють у разі появи тріщин у текстоліті, сколів біля кріпильних отворів, викривлення, пошкодження центрального проходу або втрати рівної посадкової площини. Її стан варто перевірити за нестійкого холостого ходу, складного запуску чи ознак підсмоктування повітря біля карбюратора. Подібні прояви можуть мати й інші причини, тому разом із проставкою оглядають сусідні ущільнення, кріплення, патрубки та карбюратор.

Монтаж прокладки

Роботу виконують на зупиненому й охололому двигуні. Після демонтажу карбюратора посадкові поверхні обережно очищають, не залишаючи подряпин від інструмента. Прокладку орієнтують за центральним проходом, кріпильними отворами та бічним відводом, після чого встановлюють без перекосу. Кріплення затягують рівномірно, відповідно до вимог інструкції двигуна та без перевищення передбаченого зусилля: надмірне стискання може пошкодити текстоліт або порушити площинність стику.

Після складання перевіряють рівне положення карбюратора, вільне розміщення тяг і патрубків та відсутність перекриття проходів. Під час першого запуску контролюють стабільність роботи двигуна, а також відсутність слідів пального чи підсмоктування повітря в зоні з’єднання. Точний збіг геометрії важливіший за саме позначення P70F, тому нову прокладку доцільно порівняти зі знятою деталлю за контуром, отворами, товщиною та положенням бічного відводу.
