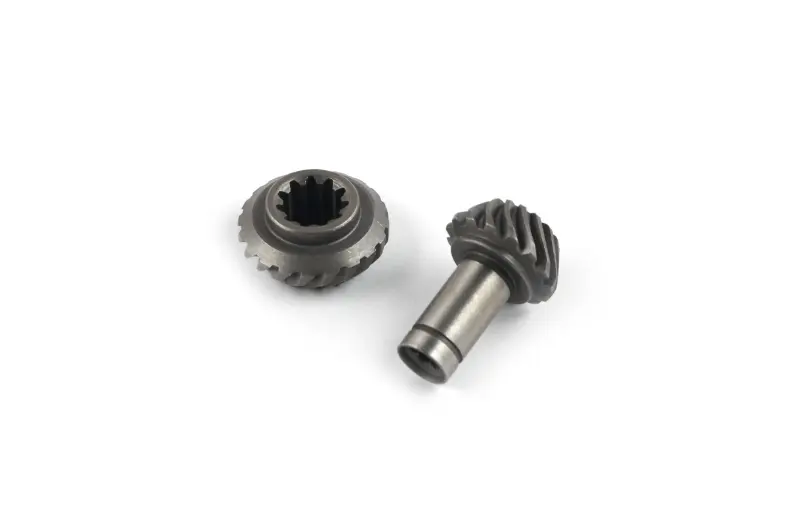

Шестерня редуктора мотокоси 7T без підшипника

Шестерня редуктора мотокоси 7T без підшипника

Деталь призначена для ремонту редуктора мотокоси або бензинового тримера із семишліцьовим приводним з’єднанням. Шестерні всередині редуктора приймають обертання від жорсткого вала, змінюють його напрямок і передають до вихідної частини, на якій закріплюється різальна оснастка. Справне зачеплення потрібне для рівномірного обертання без ударів, прослизання та зайвого люфту.

Призначення та особливості виконання

Позначення 7T вказує на варіант з’єднання із сімома шліцами. Кількість шліців належить до основних посадкових параметрів: шестерня для іншого профілю вала не забезпечить правильного сполучення, навіть якщо редуктори зовні здаються однаковими. Ця позиція належить до шестерень редуктора, а не до редуктора в корпусі. Виконання без підшипника підходить для ремонту, коли придатну опору можна перенести зі старої деталі або підібрати окремо за фактичною посадкою.

Конічна форма зубчастої частини використовується для передавання обертання між осями, що перетинаються, усередині кутового редуктора. Під час заміни однієї шестерні потрібно оцінити й парну: зношені, сколоті або деформовані зубці суміжної деталі можуть швидко пошкодити нову запчастину. Додатково перевіряють стан підшипників, посадкових місць і корпусу. Осьовий чи радіальний люфт нерідко пов’язаний не лише із зубцями, а й зі зношенням опор.

Як перевірити сумісність

Самого позначення 7T недостатньо для впевненого добору. У мотокос застосовуються редуктори з різною геометрією шестерень, валів і підшипникових посадок. Найнадійніший спосіб перевірки — розібрати штатний редуктор і зіставити нову деталь із демонтованою за всіма доступними ознаками.

• Кількість і профіль шліців: з’єднання має відповідати семишліцьовому кінцю приводного вала.
• Форма та напрямок зубців: конічна поверхня повинна правильно сполучатися з парною шестернею.
• Посадка підшипника: порівнюють діаметр і довжину посадкової шийки, розташування буртиків та канавок.
• Загальна геометрія: перевіряють довжину вала, висоту зубчастої частини та положення опорних поверхонь.
• Корпус редуктора: після складання деталі мають вільно розміщуватися всередині нього та зберігати правильне зачеплення.

Якщо стара шестерня пошкоджена настільки, що виміряти її складно, параметри можна зняти зі збереженої парної деталі, підшипника, приводного вала та корпусу. Збіг лише кількості шліців не замінює перевірку інших посадок. Модель двигуна або робочий об’єм мотокоси також не підтверджують сумісність самі по собі: однакові силові агрегати можуть комплектуватися різними штангами й редукторами.

Заміна та підготовка до роботи

Перед установленням редуктор розбирають і очищають від металевого пилу та уламків пошкоджених зубців. Залишки зношення не повинні потрапляти в нове зачеплення чи підшипники. Парну шестерню оглядають по всьому колу, а підшипники перевіряють на заїдання, шум і помітний люфт. Деталі з пошкодженими доріжками або послабленою посадкою замінюють одночасно із шестернею.

Під час складання застосовують відповідне для редуктора мотокоси мастило в кількості, зазначеній виробником техніки. Шестерню та підшипник установлюють без ударного навантаження на зубці; зусилля під час запресовування прикладають до належного кільця підшипника. Після фіксації вал прокручують вручну й контролюють плавність ходу. Туге обертання, заклинювання або нерівномірний проміжок свідчать про неправильну посадку, перекіс чи невідповідність деталей.

Шестерня 7T без підшипника призначена для локального відновлення справного редуктора, коли корпус та інші компоненти придатні до подальшої роботи. Ретельне порівняння посадок до монтажу й перевірка всієї зубчастої пари допомагають усунути причину несправності, а не лише її зовнішній прояв.
