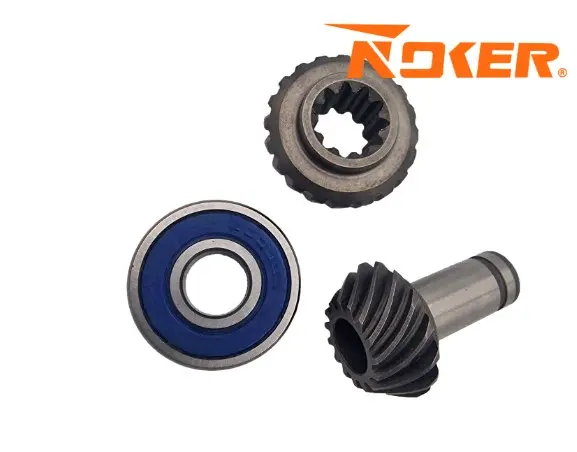

Шестерня нижнього редуктора мотокоси 9T з підшипником

Шестерня нижнього редуктора мотокоси 9T з підшипником

Запчастина призначена для ремонту нижнього редуктора мотокоси або бензотримера. Вона бере участь у передаванні обертання від приводного вала до вихідної частини редуктора, на якій закріплюється різальне оснащення. Конічна зубчаста частина входить у зачеплення з відповідною шестернею, а підшипник слугує опорою та допомагає валу обертатися з меншим тертям. Позначення 9T вказує на дев’ять зубців і є одним з основних параметрів під час добору.

Шестерня пропонується разом із підшипником, тому під час ремонту можна замінити зубчасту деталь та її опору. Це особливо доречно, коли зношення стосується не лише зубців, а й підшипника: з’явився люфт, обертання стало нерівномірним або відчувається заклинювання. Установлення нової шестерні зі зношеною опорою може залишити шум і биття, а несправний підшипник здатний порушити положення зубців відносно відповідної деталі. Перед розбиранням корисно перевірити весь редуктор і визначити причину несправності.

Що врахувати під час добору

• Кількість зубців. Ця модель має дев’ять зубців. Значення 9T потрібно порівняти зі знятою шестернею, але саме по собі воно не підтверджує повну сумісність.
• Форма зубчастої частини. Зіставте зовнішній діаметр, висоту, напрямок і профіль зубців. Шестерні з однаковою кількістю зубців можуть відрізнятися геометрією та не утворити правильного зачеплення.
• Виконання вала й посадок. Перевірте загальну довжину деталі, діаметри ступенів, розташування упорів, канавок і з’єднувальної частини. Нова деталь повинна розміщуватися в корпусі без перекосу та осьового затискання.
• Параметри підшипника. Порівняйте його внутрішній і зовнішній діаметри, ширину та положення в корпусі. Підшипник має одночасно відповідати валу й посадковому місцю редуктора.
• Відповідна шестерня. Огляньте другу деталь пари. Відколи, значне зношення або деформовані зубці на ній можуть швидко пошкодити нову запчастину.

Не слід плутати дев’ять зубців шестерні з кількістю шліців приводного вала. Для правильного вибору окремо перевіряють зубчасте зачеплення, з’єднання з валом, розміри підшипника та конструкцію корпусу. Якщо стара деталь збереглася, найнадійніший спосіб добору — зіставити обидві шестерні й підшипники за всіма посадковими поверхнями.

Коли потрібна заміна

Приводом для перевірки нижнього редуктора є посилений механічний шум, хрускіт, помітна вібрація різального оснащення, ривки під час обертання або люфт вихідної частини. Після розбирання оцінюють стан зубців, вільність обертання підшипника та щільність його посадки. Шестерню замінюють у разі відколів, деформації, вираженого зношення профілю або пошкодження посадкових ділянок. Підшипник не повинен заїдати, обертатися з хрускотом чи мати відчутний радіальний люфт.

Причиною пошкодження зубців може бути робота з порушеним зачепленням, нестача відповідного редукторного мастила, перекіс вала або зношення іншої шестерні. Тому встановлення лише однієї нової деталі без огляду решти частин не завжди усуває проблему. Корпус, вал, фіксатори та посадкові місця мають бути справними, а шестерні — розташовуватися одна відносно одної так, як передбачено конструкцією конкретної мотокоси.

Рекомендації зі встановлення

Перед складанням видаляють забруднення, металеві частинки та залишки старого мастила, після чого перевіряють посадкові поверхні й фіксатори. Підшипник установлюють відповідним інструментом без ударів по зубцях і без передавання монтажного зусилля через тіла кочення. Для редуктора застосовують мастильний матеріал, рекомендований виробником техніки; кількість і спосіб внесення визначають за інструкцією до моделі.

Після складання вал повинен обертатися рівномірно, без заклинювання та надмірного осьового переміщення. До запуску перевіряють фіксацію деталей і правильність установлення різального оснащення. Точна відповідність дев’ятизубої шестерні, підшипника, іншої частини пари та корпусу допомагає відновити нормальне передавання обертання й уникнути повторного розбирання редуктора через помилку під час добору.
