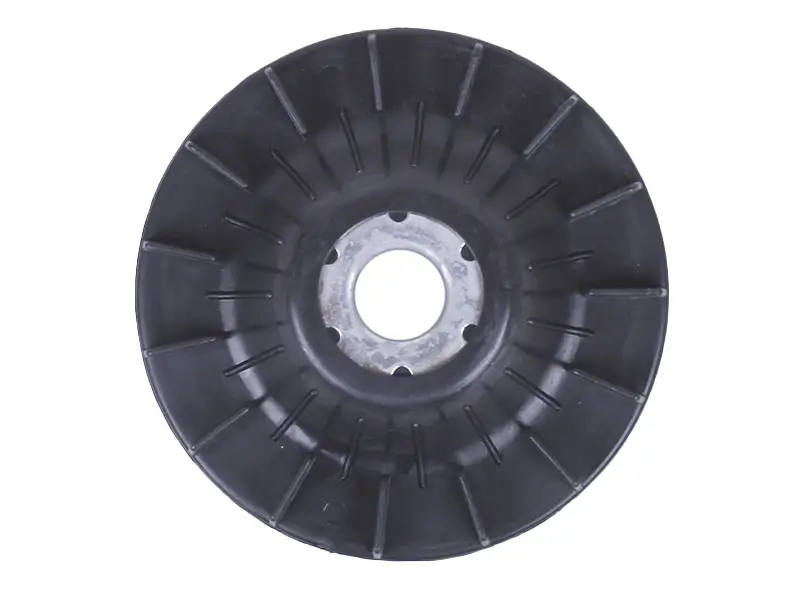

Крильчатка охолодження статора бензогенератора ET-950

Крильчатка охолодження статора бензогенератора ET-950

Крильчатка призначена для примусового повітряного охолодження обмоток статора в бензогенераторі ET-950. Під час обертання вона утворює потік повітря всередині генераторної частини та допомагає відводити тепло, що виникає у процесі вироблення електроенергії. Справна деталь особливо важлива за тривалої роботи обладнання: пошкодження лопатей, деформація диска або ненадійна посадка погіршують рух повітря й можуть спричинити підвищене нагрівання обмоток.

Призначення та конструкція

Деталь має форму круглого диска з центральним посадковим отвором, металевою зоною навколо нього та радіально розташованими лопатями. Така конструкція забезпечує обертання крильчатки разом із відповідною частиною генератора й спрямовує повітря до компонентів, які нагріваються. Ребра на поверхні підтримують форму диска, а рівномірно розміщені лопаті беруть участь у створенні повітряного потоку.

Цю крильчатку обирають для ремонту системи охолодження генератора ET-950, якщо штатна деталь отримала тріщини, відколи, викривлення або пошкодження посадкової зони. Підставою для перевірки також можуть бути сторонній шум усередині корпусу, сліди торкання обертової деталі чи помітне погіршення обдування. Продовжувати використання генератора зі зруйнованою крильчаткою не варто: відокремлені частини можуть заважати обертанню, а послаблений потік повітря збільшує теплове навантаження на статор.

Що перевірити перед вибором

Позначення ET-950 є головним орієнтиром сумісності, однак у генераторів одного поширеного типорозміру можуть траплятися відмінності у виконанні. Перед придбанням потрібно зіставити нову крильчатку зі знятою деталлю та посадковим місцем. Для точного добору перевіряють:

• зовнішній діаметр диска та відстань до внутрішньої поверхні корпусу;
• діаметр центрального отвору, форму маточинної частини та спосіб фіксації;
• загальну глибину деталі й положення диска відносно посадкової площини;
• напрямок, кількість і профіль лопатей;
• розташування виїмок та опорних ділянок навколо центрального отвору.

Порівнювати потрібно не лише загальний діаметр. Крильчатка з невідповідною глибиною або іншою формою маточини може торкатися корпусу, розташовуватися зі зміщенням чи не фіксуватися належним чином. Якщо стара деталь зруйнована, доцільно зібрати вцілілі частини та виміряти посадковий отвір, зовнішній розмір і висоту маточинної зони. Самого збігу назви моделі недостатньо, коли конструкцію генератора раніше змінювали або агрегат складали із сумісних компонентів.

Установлення та перевірка після ремонту

Монтаж виконують на зупиненому й охололому двигуні, попередньо від’єднавши від генератора споживачі. Після зняття кришки генераторної частини посадкову поверхню очищають від уламків, пилу та забруднень. Одночасно перевіряють, чи не залишилися всередині частини старої крильчатки та чи немає слідів контакту з корпусом. Нову деталь установлюють без перекосу й надмірного зусилля, зберігаючи передбачене положення відносно статора та кришки.

Перед остаточним складанням крильчатку обережно прокручують вручну та переконуються, що лопаті вільно проходять усередині корпусу, диск не торкається нерухомих деталей, а посадка не має помітного люфту. Після встановлення кришки спочатку проводять коротку перевірку без під’єднаного навантаження: рівномірне обертання, відсутність торкання та стороннього шуму свідчать про правильне складання. Така послідовність дає змогу вчасно виявити невідповідність посадки й запобігти пошкодженню нової деталі.

Крильчатка ET-950 підходить для планового відновлення штатного обдування статора та заміни пошкодженої деталі аналогічної геометрії. Ретельне порівняння розмірів, профілю й посадкової частини перед монтажем є основною умовою правильного вибору.
