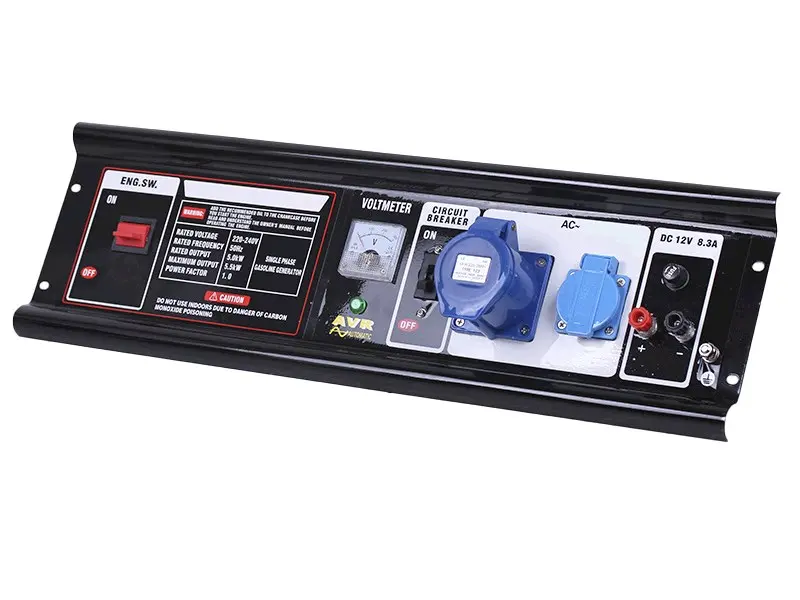

Панель керування бензогенератора 4–6 кВт у зборі, під кнопку

Панель керування бензогенератора 4–6 кВт у зборі

Панель призначена для ремонту бензогенераторів потужністю 4–6 кВт із кнопковим вимикачем двигуна. Вона поєднує основні засоби керування, контролю та підключення навантаження на одній лицьовій частині. Такий формат підходить для заміни пошкодженої штатної панелі, коли несправні розетки, вимикач, вольтметр, автоматичний вимикач або сама основа з монтажними отворами.

Компонування містить червоний вимикач двигуна ENG.SW із положеннями ON та OFF, аналоговий вольтметр, автоматичний вимикач Circuit Breaker, дві розетки змінного струму AC різних форматів і вихід постійного струму з позначенням DC 12V 8.3A. Засоби керування та роз’єми розміщені окремо, тому оператор може контролювати напругу, підключати споживачів і вимикати вихід генератора з передньої частини корпусу.

Призначення компонентів

• Аналоговий вольтметр показує вихідну напругу та допомагає оцінювати режим генератора перед підключенням навантаження і під час роботи.
• Автоматичний вимикач керує подаванням змінного струму до виходів і спрацьовує в разі перевантаження.
• Дві розетки AC дають змогу використовувати передбачені конструкцією генератора варіанти підключення споживачів. Перед роботою потрібно перевірити відповідність вилки та допустимого струму вибраного виходу.
• Вихід DC 12V 8.3A призначений для сумісних низьковольтних споживачів або заряджання, дозволеного інструкцією конкретного генератора.
• Вимикач ENG.SW забезпечує ввімкнення та зупинку двигуна в конфігураціях, розрахованих на такий кнопковий орган керування.

Як перевірити сумісність

Діапазон потужності 4–6 кВт сам по собі не означає, що панель підійде до кожного генератора цього класу. До замовлення порівняйте габарити лицьової основи, відстані між монтажними отворами, розташування бічних точок фіксації, кількість і формат розеток, тип вимикача двигуна та положення кожного компонента зі штатною деталлю. Окремо потрібно зіставити роз’єми й контакти зі зворотного боку, призначення проводів, напругу виходу змінного струму та параметри лінії постійного струму.

Особливо уважно перевіряйте панелі генераторів однакової потужності, але різних серій і років випуску: схожі зовні виконання можуть мати інше кріплення, внутрішню комутацію або тип розеток. Ця модель розрахована саме на варіант під кнопку, тому її не слід обирати замість панелі із замком запалювання без підтвердженого збігу схеми підключення.

Заміна та підключення

Причиною заміни можуть бути оплавлені або розхитані розетки, механічне пошкодження основи, несправний вольтметр, автоматичний вимикач або вимикач двигуна, який більше не фіксується в потрібному положенні. Панель у зборі дає змогу замінити об’єднану передню секцію та зберегти зрозуміле розташування засобів контролю і виходів.

Монтаж виконують на зупиненому генераторі без підключених споживачів. Перед від’єднанням старої панелі варто зафіксувати розташування проводів і звірити кожне з’єднання зі схемою конкретної моделі. Не можна орієнтуватися лише на колір проводки або зовнішню подібність контактів. Після встановлення перевіряють надійність кріплення, відсутність затиснутих проводів, роботу вимикача й автомата, а потім показання вольтметра без навантаження. Підключати споживачів слід лише після перевірки правильності монтажу.

Панель підходить для відновлення штатного керування генератором, якщо збігаються її посадка, засоби керування, розетки та внутрішня схема. Ретельна перевірка цих параметрів до встановлення допомагає уникнути перероблення кріплень і помилкового з’єднання проводів.
