Циліндро-поршнева група для бензопили Goodluck GL3800 Ø39 мм AKME

Циліндро-поршнева група AKME для Goodluck GL3800, Ø39 мм

Комплект призначений для ремонту двигуна бензопили Goodluck GL3800 із циліндром діаметром 39 мм. Циліндр і поршень утворюють пару, у якій стискається паливна суміш, а рух поршня передається на кривошипно-шатунний механізм. Стан цієї пари безпосередньо пов’язаний із компресією, впевненим запуском і здатністю двигуна зберігати тягу під навантаженням. ЦПГ AKME обирають у разі зношення штатного циліндра та поршня, коли обслуговування навісних систем уже не усуває несправність.

Склад і призначення деталей

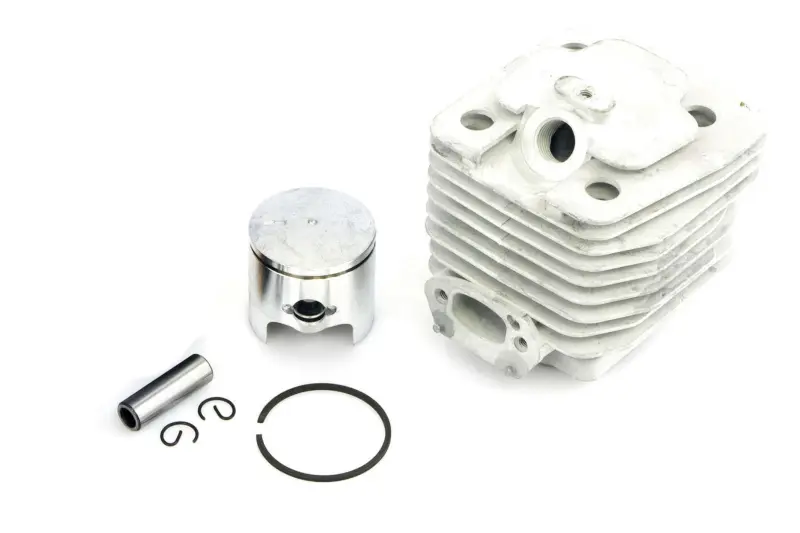

До набору входять циліндр із зовнішніми охолоджувальними ребрами та робочими вікнами, поршень, поршневі кільця, палець і два стопорні кільця пальця. Такий склад дає змогу одночасно замінити сполучені деталі, а не поєднувати новий поршень із циліндром, робоча поверхня якого вже має виробіток. Кільця ущільнюють проміжок між поршнем і стінкою циліндра та допомагають утримувати компресію. Палець з’єднує поршень із шатуном, а стопорні кільця фіксують його в поршневих бобишках. Ребриста зовнішня поверхня циліндра розрахована на повітряне охолодження двигуна.

Коли перевіряють циліндро-поршневу групу

Підставою для розбирання та дефектування стають зниження компресії, ускладнений запуск, втрата тяги, сторонній стукіт, задирки на дзеркалі циліндра або пошкодження поршня й канавок кілець. Ці ознаки можуть мати кілька причин, тому до встановлення комплекту перевіряють також стан колінчастого вала, шатуна, підшипників, впуску, випуску та системи приготування суміші. Усунення причини перегрівання, підсмоктування повітря або недостатнього змащування допомагає не повторити пошкодження після ремонту.

Як перевірити сумісність

Основні орієнтири для вибору — бензопила Goodluck GL3800 і діаметр циліндра 39 мм. Діаметр поршневого пальця для цієї розмірності становить 10 мм. Самої подібності назви моделі недостатньо: техніка різних випусків і зовні схожі пили можуть відрізнятися. Перед замовленням порівняйте зі знятим циліндром розташування впускного й випускного вікон, контури фланців, міжосьові відстані кріпильних отворів, висоту циліндра та місця приєднання карбюратора і глушника. Окремо виміряйте старий поршень і палець. Таке зіставлення особливо важливе, якщо на корпусі пили немає точного позначення модифікації або двигун уже ремонтували.

Рекомендації зі встановлення

Монтаж ЦПГ виконують на чистому розібраному двигуні. Посадкові площини очищають від залишків старих ущільнень і забруднень, не допускаючи потрапляння частинок у картер. До складання перевіряють люфт шатуна та стан голчастого підшипника пальця. Поршневі кільця встановлюють без перекосу, їхні стики суміщають із фіксувальними штифтами в канавках поршня, а стопорні кільця повністю заводять у посадкові канавки. Робочу поверхню циліндра, поршень і кільця перед складанням змащують моторною оливою, яку застосовують для приготування паливної суміші бензопили.

Кріплення циліндра затягують рівномірно, після чого вручну перевіряють вільний рух поршня без заїдань. Для остаточного складання потрібні справні ущільнення з’єднань; їх не використовують повторно, якщо вони пошкоджені або втратили форму. Після запуску контролюють герметичність впуску, налаштування карбюратора та якість паливної суміші за настановою конкретної пили. Комплект підходить для цільового ремонту Goodluck GL3800, коли розміри й монтажна геометрія знятих деталей збігаються з ЦПГ Ø39 мм.
