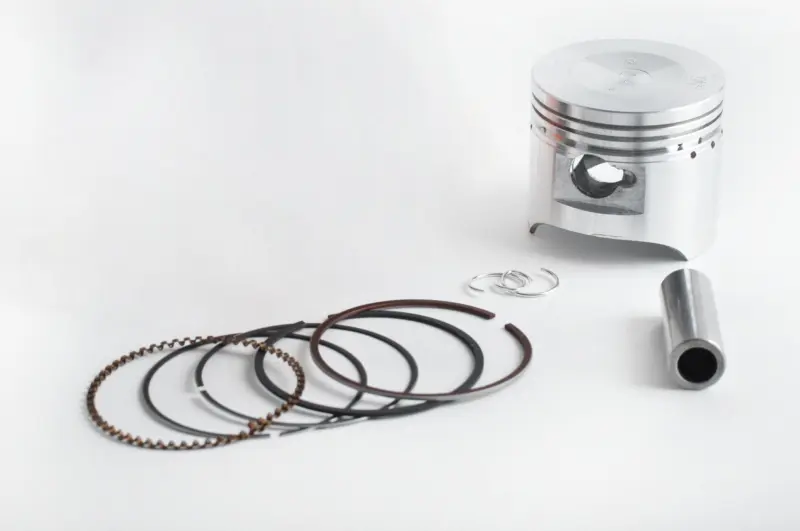

Поршень Active 110 STD Ø52,4 мм для двигуна 152FMH ST-7

Поршень Active 110 STD Ø52,4 мм для двигуна 152FMH

Поршень ST-7 призначений для ремонту циліндро-поршневої групи чотиритактних китайських мопедів класу Active 110. Основні параметри для підбору — діаметр 52,4 мм, стандартний розмір STD та отвір під поршневий палець діаметром 13 мм. Деталь розрахована на двигун 152FMH робочим об’ємом 110 см³. Таке поєднання позначень одразу звужує вибір, проте перед установленням потрібно зіставити фактичні розміри й форму зі знятим поршнем.

У циліндрі поршень здійснює зворотно-поступальний рух, бере участь у стисканні паливоповітряної суміші та сприймає тиск газів після займання. Через поршневий палець зусилля передається шатуну й колінчастому валу. Кільця, які встановлюють у канавки поршня, ущільнюють камеру згоряння та допомагають контролювати мастило на стінці циліндра. Тому стан поверхні спідниці, днища, канавок і посадки пальця безпосередньо пов’язаний із компресією, характером роботи двигуна та витратою мастила.

Що перевірити під час підбору

• Тип двигуна: позначення 152FMH, чотиритактна схема та робочий об’єм 110 см³ мають відповідати встановленому мотору.
• Розмір поршня: для цієї позиції зазначено діаметр 52,4 мм і виконання STD. Якщо циліндр раніше розточували або замінювали, самої назви моделі недостатньо — потрібне фактичне вимірювання.
• Поршневий палець: потрібний діаметр становить 13 мм. Палець має підходити до поршня та верхньої головки шатуна без перекосу й надмірного люфту.
• Геометрія: порівняйте зі старою деталлю загальну висоту, відстань від пальця до днища, форму днища, розташування канавок і ширину кілець. Ці параметри для ST-7 у картці не наведені, тому їх не можна замінювати приблизним збігом.
• Стан циліндра: перевірте діаметр у кількох поясах, овальність, конусність і поверхню дзеркала. Поршень STD застосовують лише тоді, коли отриманий проміжок відповідає ремонтним вимогам конкретного двигуна.

Сумісність із мопедами

Поршень належить до деталей для китайських мопедів Active 110 і двигуна 152FMH. Для позиції також заявлена сумісність із Viper Active, JH110, моделями Kinlon JL110-36, JL110-38, JL110-39 і JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39, Musstang MT110Q-1, MT110Q-2, MT110Q-3 і МТ110Q-2B, а також Spark SP110C-2WQ і SP110C-3C. У межах однієї моделі трапляються різні версії мотора, тому визначальними залишаються код двигуна та вимірювання демонтованих деталей.

Коли потрібна заміна

Підставою для дефектування є задири на спідниці, прогар або пошкодження днища, зношення канавок, стукіт, падіння компресії та підвищена витрата мастила. Ці ознаки можуть супроводжувати зношення циліндра, кілець, пальця або шатуна, тому встановлення нового поршня без перевірки спряжених деталей не завжди усуває причину несправності. Якщо дзеркало циліндра має глибокі пошкодження або розмір вийшов за допустимі межі, спочатку обирають відповідний спосіб ремонту циліндра, а потім — розмір поршня.

Підготовка та встановлення

Перед складанням очистьте деталі й мастильні канали від забруднень та абразиву. Перевірте посадку пальця, бічний проміжок кілець у канавках і проміжок у замках кілець усередині циліндра за вимогами до двигуна 152FMH. Кільця встановлюють без перекручування та надмірного розтягування, а їхні замки розводять відповідно до схеми складання двигуна. Орієнтацію поршня визначають за його конструктивними мітками та настановами з ремонту конкретної версії мотора.

Стопорні кільця пальця мають повністю сісти в канавки. Перед установленням робочі поверхні змащують чистою моторною оливою. Після складання колінчастий вал провертають вручну, перевіряючи вільний хід без заїдань. Перший запуск і подальше припрацювання виконують у режимі, визначеному виробником двигуна, контролюючи сторонній шум і роботу моторного вузла.
