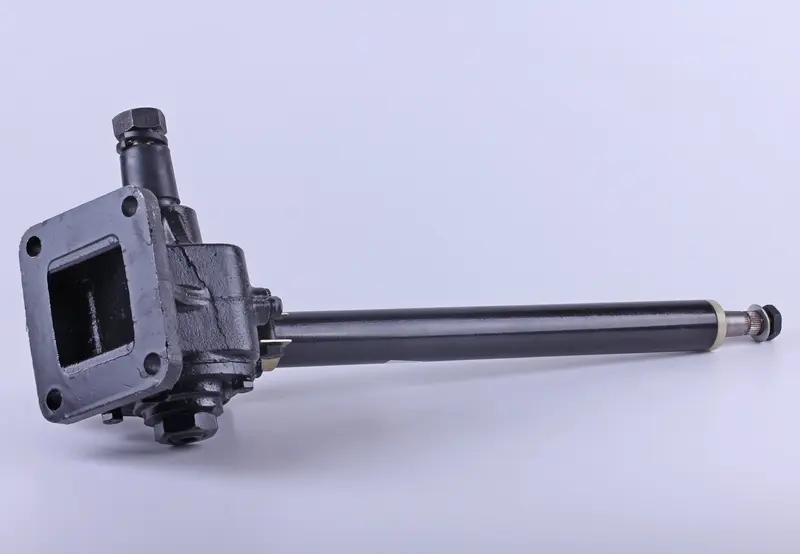

Рульова колонка в зборі Jinma 200/204/240/244 TD

Рульова колонка в зборі Jinma 200/204/240/244 TD

Вузол механічного кермового керування призначений для мінітракторів Jinma 200, 204, 240 і 244. Він з’єднує кермове колесо з механізмом повороту передніх коліс і передає керувальне зусилля через вал до кермового важеля. Виконання в зборі зручне під час комплексного ремонту: замість добирання розрізнених внутрішніх деталей установлюється колонка з корпусом, валом, підшипниками та з’єднувальними компонентами.

Призначення та будова

Корпус колонки об’єднаний із монтажним фланцем на чотири болти. Від корпусу вгору проходить довгий кермовий вал зі шліцьовою частиною для встановлення кермового колеса, а бічний вихід призначений для з’єднання з важелем кермового механізму. Таке компонування забезпечує механічний зв’язок між діями водія та поворотом керованих коліс. Справна колонка має передавати рух без заклинювання, надмірного вільного ходу та стороннього шуму.

Колонку замінюють у разі збільшеного люфту кермового колеса, неточної реакції техніки на поворот керма, заїдання в окремих положеннях, шуму, деформації корпусу або вала, а також пошкодження різьби, шліців чи посадкових місць. Такі ознаки погіршують точність керування та створюють додаткове навантаження на сполучені деталі кермового механізму.

Підтверджені параметри

• Застосування: мінітрактори Jinma 200, Jinma 204, Jinma 240 і Jinma 244.
• Каталожне позначення: JM184.40.001-1.
• Загальна висота: 570 мм.
• Висота корпусу колонки: 395 мм.
• Діаметр шліцьової частини під кермове колесо: 17 мм.
• Різьба кріплення кермового колеса: М16.
• Вихід вала з корпусу під важіль: 68 мм.
• Різьба вала важеля: М22.
• Міжцентрове розташування кріпильних отворів: 85 × 100 мм.
• Кріплення корпусу: фланець на чотири болти.

Як перевірити сумісність

Під час добору потрібно враховувати не лише індекс мінітрактора. У межах однієї моделі можуть траплятися різні виконання кермового керування, тому всі приєднувальні параметри перевіряють одночасно. Порівняйте зі встановленою колонкою загальну довжину, висоту корпусу, чотири точки кріплення та відстані 85 × 100 мм. Окремо перевірте діаметр шліців під кермове колесо, різьбу М16, довжину бічного виходу, різьбу М22 і розташування важеля відносно корпусу.

Сама лише зовнішня подібність не підтверджує взаємозамінність. Відмінність хоча б в одному кріпленні, розмірі шліців або різьбі може завадити монтажу та правильному з’єднанню з іншими деталями. Каталожне позначення JM184.40.001-1 можна використовувати як додатковий орієнтир разом із фактичними розмірами демонтованої колонки та схемою кермового керування конкретної модифікації трактора.

Установлення та перевірка після ремонту

Перед монтажем очищають опорний майданчик і перевіряють стан відповідних отворів, кріплення, кермового колеса та важеля. Шліци й різьбові з’єднання мають входити без перекосу та пошкоджень, а фланець — прилягати до основи всією площиною. Кріплення затягують рівномірно, не допускаючи зміщення корпусу.

Після встановлення перевіряють вільне обертання керма в усьому діапазоні, відсутність заклинювання, ненормального люфту та сторонніх звуків. Далі контролюють реакцію передніх коліс і надійність з’єднань. Якщо вільний хід залишається, додатково оглядають важелі, тяги, шарніри та їхні кріплення: причина може бути в кількох сполучених деталях. Регулярний контроль кріплень, мастила та плавності ходу допомагає вчасно виявити відхилення й зберегти точне керування мінітрактором.
