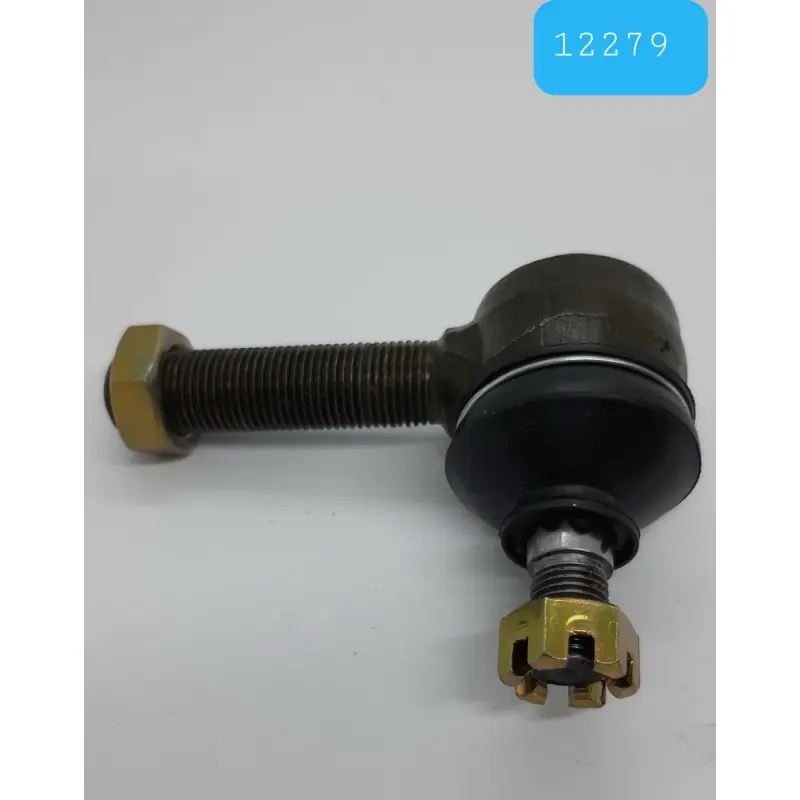

Рульовий наконечник з лівою різьбою Ø15,7 мм Jinma 200/204/240/244

Рульовий наконечник з лівою різьбою для Jinma 200/204/240/244

Деталь призначена для кермової системи мінітракторів Jinma 200, 204, 240 та 244. Вона з’єднує кермову тягу з поворотним важелем і через шарнірний палець передає зусилля до керованого колеса. Рухоме з’єднання дає пальцю змогу змінювати кут відносно корпусу під час повороту та руху передньої частини трактора нерівною поверхнею, зберігаючи механічний зв’язок між тягою і важелем.

Призначення та конструкція

Корпус наконечника вкручується в тягу різьбовою частиною лівого напрямку. Це принципова ознака виконання: зовні подібні варіанти з правою різьбою застосовуються окремо й не замінюють цю деталь за того самого способу з’єднання. Шарнірний палець має конусну посадку Ø13/Ø15 мм і різьбову ділянку Ø11,8 мм. Конус входить у відповідний отвір поворотного важеля, а різьбова ділянка слугує для затягування з’єднання.

Шарнір закритий захисним пильником. На пальці встановлена корончаста гайка з фіксацією шплінтом, а на різьбовій частині корпусу передбачена контргайка. Така будова допомагає утримувати складені з’єднання в заданому положенні: шплінт фіксує гайку пальця, контргайка закріплює положення наконечника в тязі, а пильник закриває рухому частину шарніра від прямого потрапляння забруднень.

Підбір за розмірами

Для цього різновиду недостатньо орієнтуватися лише на марку трактора. Перед установленням потрібно одночасно зіставити модель техніки, напрямок різьби, діаметр різьбової частини корпусу та розміри конусного пальця. Основні параметри позиції:

• Сумісні моделі: Jinma 200, Jinma 204, Jinma 240, Jinma 244;
• Напрямок різьби корпусу: лівий;
• Діаметр різьбової частини корпусу: Ø15,7 мм;
• Конус пальця: Ø13/Ø15 мм;
• Діаметр різьби пальця: Ø11,8 мм;
• Каталожне позначення різновиду: 160.31.019.

Особливої уваги потребує конус: варіанти Ø13/Ø15 мм та Ø14/Ø16 мм належать до різних посадок, навіть якщо в них збігаються марка техніки й напрямок різьби. Конус має відповідати отвору важеля за обома діаметрами. Не варто вибирати наконечник лише за приблизно подібним корпусом або загальною належністю до серії Jinma.

Коли наконечник замінюють

Перевірка потрібна в разі появи вільного ходу в шарнірі, стуку під час зміни напрямку повороту, порушення цілісності пильника, деформації корпусу чи пальця, а також пошкодження різьби або конусної посадки. Люфт у місці з’єднання тяги з важелем знижує точність передавання руху та створює додаткове навантаження на спряжені деталі. Заїдання шарніра також є підставою для обслуговування, адже палець має відхилятися без заклинювання та без відчутного вільного переміщення.

Діагностику проводять на розвантаженому кермовому механізмі: перевіряють шарнір рукою, стан пильника, різьб, контргайки та отвору поворотного важеля. Причиною люфту може бути не лише наконечник, тому посадковий отвір і сама тяга також не повинні мати виробітку, деформації або пошкоджених витків.

Установлення та контроль після ремонту

До розбирання корисно зафіксувати положення старого наконечника в тязі, щоб зберегти початкову довжину з’єднання як вихідну точку регулювання. Посадкові поверхні очищують, новий корпус вкручують за лівою різьбою, конус пальця встановлюють у важіль і затягують кріплення відповідно до вимог обслуговування конкретного трактора. Корончасту гайку фіксують шплінтом, а положення корпусу — контргайкою.

Після складання перевіряють вільний поворот шарніра, відсутність люфту, надійність фіксації та цілісність пильника. Заміна наконечника може змінити ефективну довжину кермової тяги, тому завершальний етап — контроль положення керованих коліс і сходження за даними для конкретної моделі Jinma. Правильно підібрана деталь із точним збігом різьби та конуса відновлює передавання руху від тяги до поворотного важеля без зайвого вільного ходу.
