Пружина витискного важеля зчеплення DongFeng 240/244 (200.21.113)

Пружина витискного важеля зчеплення DongFeng 240/244

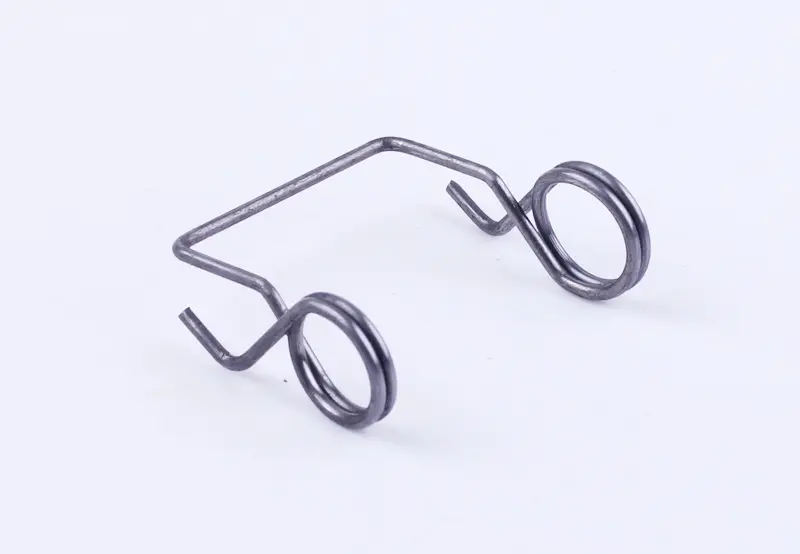

Деталь із каталожним позначенням 200.21.113 встановлюється безпосередньо у витискний важіль зчеплення мінітракторів DongFeng 240 і DongFeng 244. Це торсіонна пружина з двома витими ділянками, з’єднувальною перемичкою та загнутими кінцями для фіксації у передбачених точках. Під час руху важеля витки сприймають кутове навантаження, а створене зусилля допомагає лапці займати задане положення після припинення впливу. Справна пружина потрібна для узгодженої роботи важеля з іншими деталями натискного механізму.

Місце деталі у зчепленні

У конструкції зчеплення DongFeng 240/244 передбачено три витискні важелі та три пружини 200.21.113. Кожна пружина працює зі своєю лапкою, тому під час обслуговування доцільно оглядати всі три точки одночасно. Якщо одна деталь зламана, деформована, втратила пружність або зміщується у посадці, відповідний важіль може повертатися інакше, ніж решта. Це порушує однакове положення лапок і потребує перевірки не лише пружини, а й самого важеля, регулювального болта, шайби та кріплення біля місця встановлення.

Пружину 200.21.113 не слід плутати з поворотною пружиною зчеплення 200.21.116 або пружиною педалі 200.21.127. Ці позиції розташовані в тому самому механізмі, однак мають інше призначення та відрізняються формою. Запропонована деталь належить саме до витискної лапки 200.21.114-1. Таке уточнення допомагає під час розбирання, коли одночасно добирають кілька невеликих пружин з одного вузла.

Підтверджені характеристики

• Призначення: пружина витискного важеля зчеплення.
• Каталожне позначення: 200.21.113.
• Сумісні моделі: мінітрактори DongFeng 240 і DongFeng 244.
• Довжина: 47 мм.
• Висота: 38 мм.
• Зовнішній діаметр витої частини: 16 мм.
• Маса: 6 г.
• Кількість у конструкції зчеплення: 3 шт.

Як перевірити відповідність

Перед вибором зіставте позначення 200.21.113 з документацією на трактор і уточніть модель техніки. Далі порівняйте стару деталь за загальною довжиною та висотою, зовнішнім діаметром витків, кількістю і напрямком витих ділянок, формою перемички, вигином кінців та їхнім взаємним розташуванням. Для торсіонної пружини важлива вся геометрія: навіть близька за габаритами деталь з іншим напрямком навивання або кутом кінців може неправильно розміститися у важелі. Якщо стара пружина розламана на частини, орієнтуйтеся також на посадкові точки лапки та розташування сусідніх справних пружин.

Встановлення й обслуговування

Заміну виконують після зняття навантаження з механізму зчеплення та отримання доступу до витискних важелів. До демонтажу запам’ятайте орієнтацію витків і загнутих кінців, потім очистьте посадкові місця й огляньте їх на пошкодження. Нова пружина має перебувати у передбаченому положенні без перекосу, а її кінці — правильно спиратися у точках фіксації. Не варто змінювати форму кінців або розтягувати витки для припасування: така переробка змінює робочий кут і зусилля пружини.

Після складання перевірте вільне переміщення всіх трьох лапок, однакове положення їхніх кінців і відсутність зміщення пружин. Регулювання зчеплення виконують за настановою для конкретної модифікації трактора. Якщо важіль має виробіток, пошкоджене посадкове місце або ослаблене кріплення, встановлення лише однієї нової пружини не усуває механічну причину несправності. Деталь підходить для планового ремонту зчеплення DongFeng 240/244 та відновлення вузла після поломки чи деформації штатної пружини.
