Кермовий наконечник TD із лівою різьбою M18, конус 15–17 мм, палець M14

Кермовий наконечник TD із лівою різьбою M18

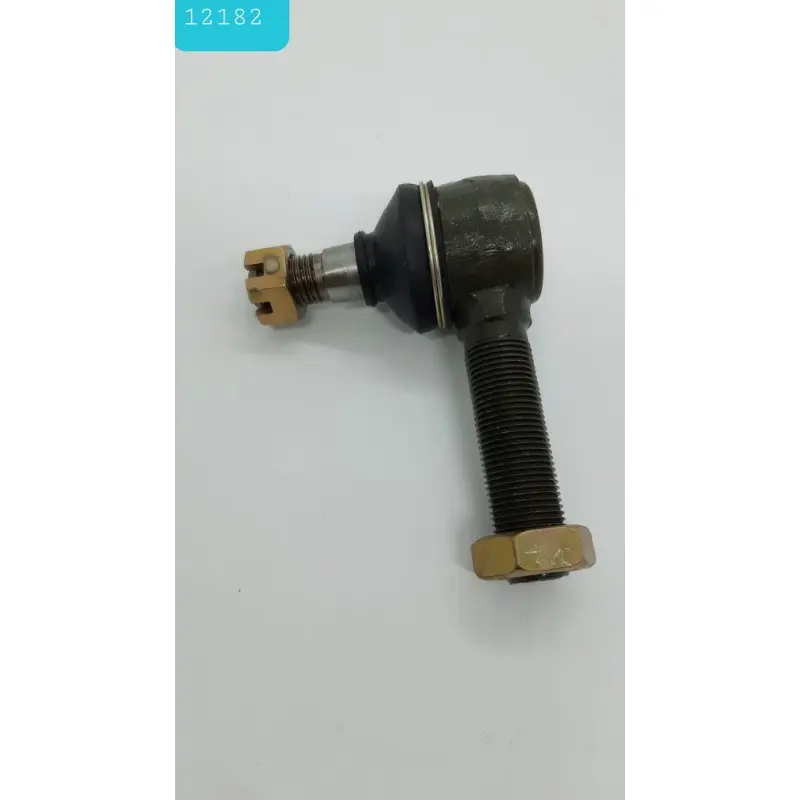

Наконечник з’єднує різьбову частину кермової тяги з конічним посадковим отвором поворотного важеля. Шарнір передає зусилля від кермового механізму до керованого колеса та водночас допускає потрібне кутове переміщення деталей під час повороту. Ця версія призначена для з’єднань із лівою різьбою M18, конусом пальця діаметром 15–17 мм і різьбою M14 на пальці.

Призначення та конструкція

Різьбовий хвостовик M18 вкручується в тягу й дає змогу виставити її потрібну довжину. Конічний палець входить у відповідне посадкове місце поворотного важеля: перехід діаметра від 15 до 17 мм відповідає заданій геометрії з’єднання. На кінці пальця виконана різьба M14. Палець закріплюється корончастою гайкою та шплінтом, а зона шарніра закрита захисним пильником.

Лівий напрямок різьби — обов’язкова ознака цієї модифікації. Зовні подібний наконечник із правою різьбою не замінює її: він не вкрутиться в різьбову частину тяги. Позначення M18 і M14 стосуються різних місць деталі. M18 — це різьба довгого хвостовика, M14 — різьба конічного пальця. Розмір 15–17 мм описує дві контрольні точки конуса, а не один номінальний діаметр.

Що перевірити під час вибору

• Напрямок: потрібна саме ліва різьба на хвостовику.
• З’єднання з тягою: номінальний діаметр різьби — M18; додатково слід звірити її крок зі встановленою деталлю або технічними даними машини.
• Посадка пальця: конус має відповідати діаметрам 15 і 17 мм по краях робочої поверхні.
• Кріплення пальця: різьба на його кінці має бути M14.
• Компонування: порівняйте положення корпусу, довжину різьбової частини та вільний простір біля тяги й поворотного важеля.

Для точного підбору варто зіставити старий наконечник і відповідні деталі одразу за всіма параметрами. Одного діаметра M18 недостатньо: наконечники можуть відрізнятися напрямком і кроком різьби, розміром конуса, різьбою пальця та формою корпусу. Вимірювання краще робити на непошкоджених ділянках, адже зношена конічна поверхня або зім’ята різьба спотворюють результат.

Установлення та перевірка після ремонту

Перед монтажем очищають різьбу тяги й конічний отвір, перевіряють відсутність задирок, деформації та вироблення у відповідному посадковому місці. Хвостовик має вкручуватися рівно, без перекосу й надмірного зусилля. Початкову довжину тяги виставляють за розміром знятої деталі, після чого конічний палець установлюють у посадковий отвір і фіксують штатним способом корончастою гайкою зі шплінтом. Момент затягування та положення кріплення обирають за сервісними даними конкретної техніки.

Після складання пильник не повинен бути перекручений, затиснутий крайкою або пошкоджений. Шарнір перевіряють на вільне переміщення без люфту, а тяга не має торкатися сусідніх деталей у всьому діапазоні повороту. Заміна наконечника може змінити фактичну довжину кермової тяги, тому після монтажу перевіряють положення керованих коліс і за потреби регулюють сходження.

Коли наконечник потребує заміни

Підставою для перевірки є люфт у шарнірі, стукіт під час зміни напрямку руху, менш точний відгук під час повороту керма, пошкодження пильника, деформація корпусу або зіпсована різьба. Внутрішній знос шарніра не усувається сильнішим затягуванням гайки пальця. Новий наконечник добирають до регулювання кермового механізму: за наявності люфту виставлені параметри не зберігаються, а навантаження переходить на сусідні з’єднання.

Модифікація TD M18 із лівою різьбою підходить лише до кермових тяг і поворотних важелів із відповідною геометрією. Перевірка напрямку різьби, пари діаметрів конуса та різьби пальця допомагає обрати деталь без помилкової заміни на зовні схожий варіант.
