Тумблер маси VDKI для мототехніки

Тумблер маси VDKI для мототехніки

Компактний механічний вимикач призначений для ручного підключення та відключення маси в бортовій системі мототехніки. Його встановлюють між мінусовим виводом акумулятора та загальною масою мотоцикла: переміщення важеля замикає або розмикає з’єднання. Таке керування зручне під час тривалої стоянки, обслуговування проводки та пошуку несправностей, коли живлення бортових споживачів потрібно вимкнути одним рухом, не знімаючи щоразу клему акумулятора.

Призначення та конструкція

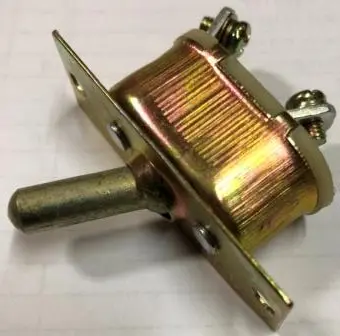

VDKI виконаний у циліндричному корпусі з виступним важелем. Плоска монтажна пластина має кілька отворів для кріплення, а з тильного боку розташовані два гвинтові виводи з гайками. Один вивід під’єднують з боку акумулятора, другий — з боку маси техніки, дотримуючись штатної схеми конкретного мотоцикла. Важільний привід забезпечує зрозуміле механічне перемикання, а гвинтові виводи дають змогу зафіксувати приєднані проводи кріпильними гайками.

• Ручне керування: важіль переводить вимикач між підключеним і відключеним станом.
• Два гвинтові виводи: провідники приєднуються до окремих контактів і надійно затискаються гайками за правильного монтажу.
• Монтажна пластина: корпус кріпиться до вибраної панелі або кронштейна через передбачені отвори.
• Компактне виконання: важіль, корпус і контактна частина зібрані в одному механічному пристрої.

Як підібрати тумблер

Перед придбанням зіставте VDKI зі знятим вимикачем і місцем встановлення. Визначальними є габарити корпусу, форма та розміри пластини, розташування кріпильних отворів, довжина й напрямок ходу важеля, а також кількість і тип контактних виводів. Після монтажу важіль має вільно переміщуватися та залишатися доступним, не впираючись в облицювання, акумулятор, раму чи сусідні деталі.

Окремо перевірте електричні параметри, передбачені схемою мотоцикла. Для цієї позиції не вказані номінальна напруга та допустимий струм, тому добирати її лише за зовнішньою формою не можна. Новий тумблер має відповідати навантаженню, перерізу проводів і способу підключення штатної проводки. Якщо старий вимикач має іншу кількість виводів, додаткову контактну групу або відрізняється логікою роботи, його не можна замінювати без перевірки схеми.

Встановлення та перевірка

Монтаж починають із відключення акумулятора. Тумблер фіксують за монтажну пластину на жорсткій основі, де корпус захищений від випадкових ударів, а важелем зручно користуватися. Проводи прокладають без натягу та різких перегинів; контактні наконечники встановлюють на гвинтові виводи й рівномірно затягують гайками. З’єднання не повинні прокручуватися, торкатися сусідніх деталей або зазнавати навантаження від вібрації. Порядок підключення обирають за штатною схемою мототехніки, а не лише за розташуванням виводів на корпусі.

Після складання перевірте обидва положення важеля: в одному стані живлення бортових споживачів має бути доступним, в іншому — відключеним. Далі переконайтеся, що кріплення не послаблюється, проводи не натягнуті, а контакти не нагріваються під час звичайної роботи. Причиною заміни старого тумблера можуть бути пошкодження важеля, розбите кріплення, окиснення виводів, нестабільне перемикання або помітне нагрівання з’єднань. VDKI підходить для ремонту лише за умови збігу монтажного виконання, схеми підключення та потрібних електричних параметрів.
