Подвійний трос газу ІЖ для карбюратора PZ-30 VDK

Подвійний трос газу ІЖ для карбюратора PZ-30 VDK

Трос призначений для мотоциклів ІЖ, переобладнаних або укомплектованих карбюратором PZ-30 та відповідною подвійною схемою приводу. Він передає рух ручки акселератора до механізму керування карбюратором, тому від правильного добору й прокладання залежать вільний хід ручки, повнота відкривання дроселя та його повернення у вихідне положення. Це не універсальний трос для будь-якої комплектації ІЖ: деталь добирають під конкретний карбюратор, ручку газу та розташування точок приєднання.

Призначення та конструкція

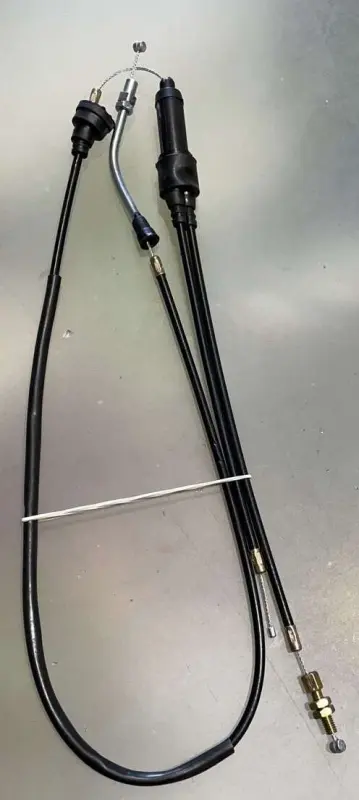

Модель VDK виконана як подвійна тросова збірка. Конструкція містить кілька гнучких оболонок, металеві наконечники, посадкові деталі та різьбовий регулятор. Такий формат розрахований на з’єднання органів керування з відповідними точками приводу на PZ-30. Оболонки спрямовують внутрішні троси маршрутом від керма до карбюратора, а наконечники фіксують їх у передбачених посадкових місцях. Регулювальна ділянка дає змогу виставити вільний хід після встановлення, проте діапазон налаштування не компенсує невідповідну довжину, інший тип бобишки або несумісну різьбу.

Заміна актуальна, якщо ручка газу почала рухатися ривками, не повертається без зусилля, вільний хід помітно збільшився або на старому тросі пошкоджено оболонку, наконечник чи внутрішню жилу. Продовжувати експлуатацію з приводом, що заїдає, не варто: спочатку перевіряють сам трос, його трасу, кріплення та механізм карбюратора. Нова деталь має рухатися плавно в усьому діапазоні та не натягуватися під час повороту керма.

Що звірити перед вибором

• Карбюратор: потрібен саме PZ-30 із відповідною схемою приєднання подвійного троса.
• Мотоцикл і ручка газу: посадка з боку керма має відповідати встановленому корпусу ручки та її барабану.
• Кінці тросів: порівняйте форму наконечників, бобишок, різьбових частин і упорів зі знятою деталлю.
• Довжини ділянок: зіставте загальну довжину, довжину оболонок і вільний вихід внутрішніх тросів; вимірювати краще за старою деталлю без натягу.
• Маршрут прокладання: переконайтеся, що збірка проходить від керма до карбюратора без гострих перегинів, контакту з гарячими поверхнями та затискання під баком або облицюванням.

Встановлення та регулювання

Перед монтажем корисно запам’ятати трасу старого троса й положення регулювальних гайок. Спочатку приєднують наконечники до ручки та карбюратора, потім укладають оболонки штатним маршрутом і лише після цього регулюють вільний хід. Оболонки мають повністю сісти в упори, а різьбові деталі — бути надійно зафіксовані. Надмірний натяг може трохи відкривати дросель, а завеликий запас ходу робить реакцію на ручку запізнілою.

Після складання кілька разів поверніть ручку від закритого положення до повного ходу. Вона має переміщатися без заклинювання та самостійно повертатися. Повторіть перевірку з прямо встановленим кермом і в обох крайніх положеннях: оберти не повинні змінюватися лише через поворот керма. До запуску двигуна переконайтеся, що привід закриває дросель, наконечники не виходять із посадок, а оболонки ніде не перетиснуті. Для впевненого добору зіставляйте всю геометрію старої збірки, а не лише позначення PZ-30.
