Замок запалювання ІЖ VDK-2, 5 контактів

Замок запалювання ІЖ VDK-2 на 5 контактів

Модель призначена для мотоциклів ІЖ Планета та ІЖ Юпітер, у яких застосовується замок із п’ятиконтактним підключенням. Поворот ключа перемикає контактну групу: через неї вмикаються та вимикаються запалювання і передбачені схемою бортові споживачі. VDK-2 доречний для ремонту штатної системи, коли старий механізм зношений, контактні з’єднання пошкоджені або живлення з’являється нестабільно. Під час вибору має збігатися не лише належність до техніки ІЖ, а й виконання деталі, встановленої на конкретному мотоциклі.

Конструкція та призначення

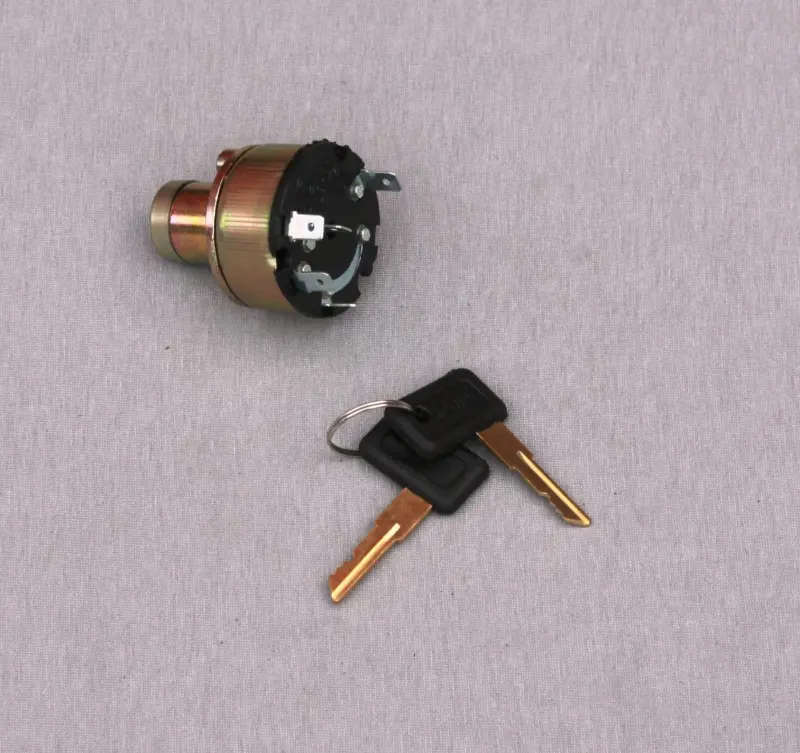

Замок має циліндричний корпус і контактну частину з тильного боку. Для підключення передбачено п’ять плоских виводів, а керування здійснюється звичайним ключем. До набору входять два ключі: один можна використовувати постійно, а другий зберігати як запасний. Таке виконання поєднує механічне керування та комутацію під’єднаних ліній в одному корпусі, тому стан контактної групи безпосередньо впливає на стабільне ввімкнення запалювання й освітлення, передбаченого проводкою відповідної модифікації мотоцикла.

Заміна потрібна, якщо ключ повертається із заїданням, з’єднання на виводах послаблені, ізолювальна частина має тріщини, контакти окислилися або від невеликого руху ключа зникає живлення. Перед придбанням варто оглянути старий замок і приєднані до нього клеми: пошкоджені наконечники проводів потрібно відновити окремо, інакше новий механізм не усуне поганого контакту в проводці.

Що перевірити під час добору

• Кількість виводів. У цієї версії їх п’ять; виконання з іншою кількістю контактів не можна вважати прямою заміною без звіряння схеми.
• Розташування клем. Порівняйте взаємне положення виводів, форму контактного майданчика та позначення підключень зі знятою деталлю.
• Посадку в панелі. Зіставте діаметр корпусу, довжину передньої частини, глибину встановлення та спосіб фіксації. Це особливо суттєво, якщо панель або проводку раніше переробляли.
• Модифікацію мотоцикла. Для ІЖ Планета та ІЖ Юпітер трапляються різні виконання електрообладнання, тому підключення виконують за схемою саме вашої версії.
• Стан проводів. Клеми мають приєднуватися щільно, без люфту, слідів перегрівання та оголених ділянок біля наконечників.

Установлення та перевірка

Перед демонтажем вимкніть живлення бортової системи, зафіксуйте розташування проводів і позначте кожний наконечник. Переносьте підключення за схемою, а не лише за кольором ізоляції: після попередніх ремонтів кольори проводів могли змінитися. Клеми встановлюють без перекосу та надмірного зусилля; наконечник, що тримається нещільно, слід відновити або замінити до перевірки замка.

Після монтажу переконайтеся, що корпус надійно закріплений у панелі, ключ вільно входить і повертається, а проводка не натягнута та не торкається гострих крайок. Далі послідовно перевірте передбачені положення ключа, увімкнення запалювання та роботу під’єднаного освітлення відповідно до штатної схеми. Якщо функції не збігаються, не переставляйте проводи навмання: повторно зіставте виводи нового та попереднього замка. Замок VDK-2 на п’ять контактів буде правильним вибором для ІЖ лише за умови збігу механічної посадки та розпінування.
