Замок зажигания ИЖ VDK-2, 5 контактов

Замок зажигания ИЖ VDK-2 на 5 контактов

Модель предназначена для мотоциклов ИЖ Планета и ИЖ Юпитер, в которых используется замок с пятиконтактным подключением. Поворот ключа переключает контактную группу: через нее включаются и отключаются зажигание и предусмотренные схемой бортовые потребители. VDK-2 подходит для ремонта штатной системы, когда старый механизм изношен, контактные соединения повреждены либо питание появляется нестабильно. При выборе важна не только принадлежность к технике ИЖ, но и полное совпадение исполнения с установленной деталью.

Конструкция и назначение

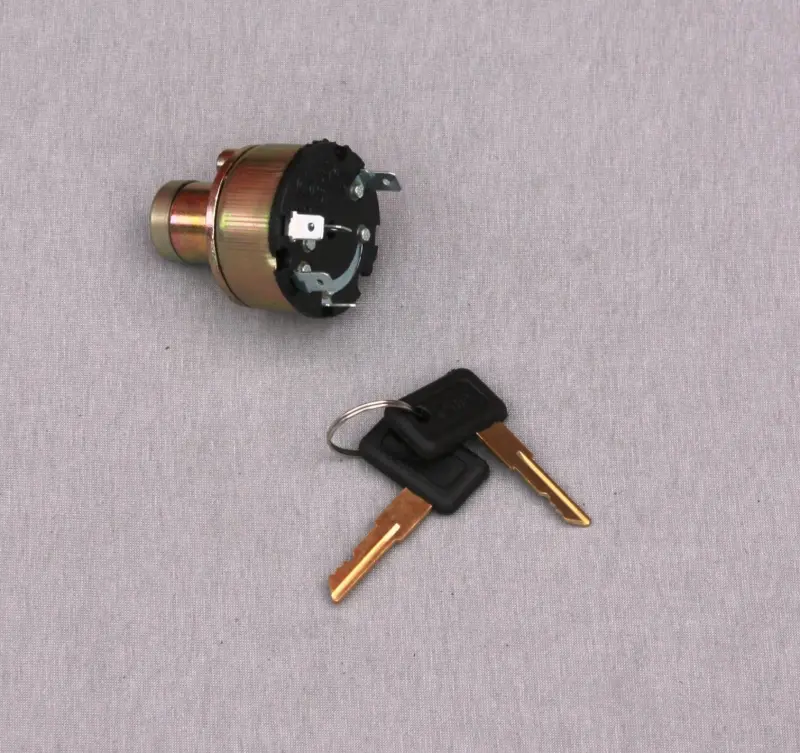

Замок выполнен в цилиндрическом корпусе с контактной частью на тыльной стороне. Для подключения предусмотрено пять плоских выводов, а управление выполняется обычным ключом. В набор входят два ключа: один можно использовать постоянно, второй оставить запасным. Такое исполнение объединяет механическое управление и коммутацию подключенных линий в одном корпусе, поэтому исправность контактной группы непосредственно влияет на стабильное включение зажигания и освещения, предусмотренного проводкой конкретной модификации мотоцикла.

Замена актуальна, если ключ поворачивается с заеданием, соединения на выводах ослаблены, изолирующая часть имеет трещины, контакты окислены или при небольшом движении ключа пропадает питание. Перед покупкой стоит осмотреть и сам старый замок, и присоединенные к нему клеммы: поврежденные наконечники проводов необходимо привести в порядок отдельно, иначе новый механизм не устранит плохой контакт в проводке.

Что проверить при подборе

• Количество выводов. У этой версии их пять; вариант с другим числом контактов нельзя считать прямой заменой без проверки схемы.
• Расположение клемм. Сравните взаимное положение выводов, форму контактной площадки и обозначения подключений со снятой деталью.
• Посадку в панели. Сопоставьте диаметр корпуса, длину передней части, глубину установки и способ фиксации. Эти параметры особенно важны, если панель или проводка ранее переделывались.
• Модификацию мотоцикла. Для ИЖ Планета и ИЖ Юпитер встречаются разные исполнения электрооборудования, поэтому подключение выполняют по схеме именно вашей версии.
• Состояние проводов. Клеммы должны надеваться плотно, без люфта, следов перегрева и оголенных участков возле наконечников.

Установка и проверка

До демонтажа отключите питание бортовой системы, зафиксируйте расположение проводов и промаркируйте каждый наконечник. Переносите подключения по схеме, а не только по цвету изоляции: на мотоцикле после предыдущих ремонтов цвета проводов могли измениться. Клеммы надевают без перекоса и чрезмерного усилия; свободно сидящий наконечник следует восстановить или заменить до проверки замка.

После монтажа убедитесь, что корпус надежно закреплен в панели, ключ свободно входит и поворачивается, а проводка не натянута и не касается острых кромок. Затем последовательно проверьте предусмотренные положения ключа, включение зажигания и работу подключенного освещения согласно штатной схеме. Если функции не совпадают, не переставляйте провода наугад: повторно сопоставьте выводы нового и прежнего замка. Замок VDK-2 на пять контактов будет подходящим выбором для ИЖ только при совпадении механической посадки и распиновки.
