Замок запалювання Honda Dio Live AF34/AF35 VDK-2, 3 дроти

Замок запалювання Honda Dio Live AF34/AF35 VDK-2

Замок призначений для заміни основної ключової частини на скутерах Honda Dio Live з індексами рами AF34 та AF35. Він відповідає за ввімкнення бортового обладнання й дозвіл запуску двигуна після повороту ключа. Виконання «голий» означає окремий замок запалювання, а не спільний набір замків для різних точок скутера. Такий формат доречний для ремонту, коли інші запірні механізми справні та замінювати весь набір немає потреби.

У переліках застосування для AF34/AF35 також зазначені модифікації Live Dio, Dio SR, Dio ZX, Dio Cesta та Dio ST. Водночас самої назви моделі недостатньо для безпомилкового вибору: у межах цього сімейства трапляються різні роз'єми й варіанти кріплення. Перед установленням потрібно зіставити деталь зі старим замком за кількістю дротів, формою з'єднувальної колодки, розташуванням контактів і геометрією кронштейна.

Конструкція та призначення

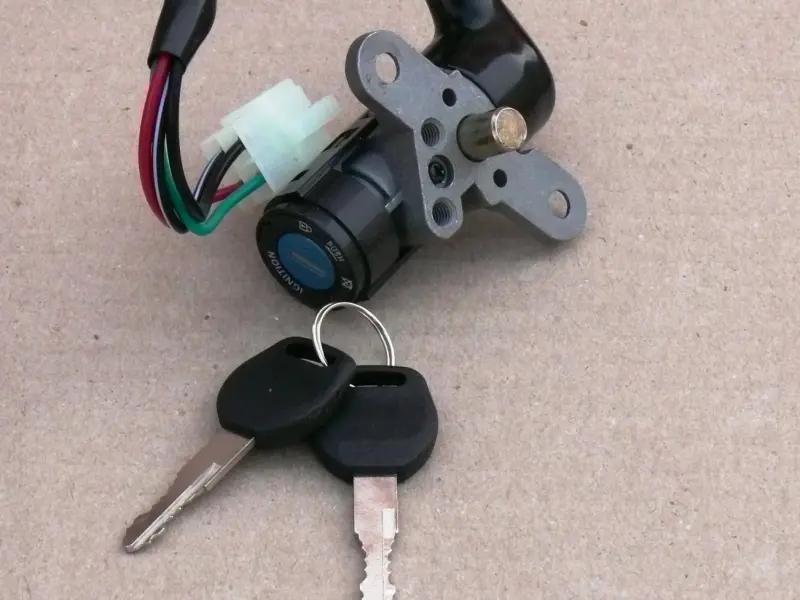

Замок поєднує ключовий циліндр, контактну частину, проводку з роз'ємом і металеву монтажну пластину. Ця версія має три дроти та косе кріплення. У пластині передбачено кілька монтажних отворів, а корпус оснащений механічним штифтом. Проводка завершується пластиковою з'єднувальною колодкою, тому під час добору слід порівнювати не лише кількість дротів, а й форму корпусу роз'єму, розташування фіксатора та порядок контактів.

Поворот ключа переводить контактну частину між передбаченими режимами. Справний замок має перемикатися послідовно, утримувати вибране положення та забезпечувати стабільне ввімкнення приладів. Заміна може знадобитися через пошкодження корпусу, заїдання ключового циліндра, значний люфт, порушення фіксації положень або періодичне зникнення живлення під час повороту ключа. Подібні прояви також виникають через розряджену акумуляторну батарею, пошкоджену проводку, окислений роз'єм чи несправний запобіжник, тому перед ремонтом доцільно перевірити суміжні компоненти.

Що порівняти перед придбанням

• Модель та індекс рами: деталь розрахована на сімейство Honda Dio Live AF34/AF35; індекс потрібно перевірити безпосередньо на скутері.
• Проводка: ця версія має три дроти. Кількість виводів старого замка повинна збігатися.
• Роз'єм: порівняйте форму колодки, кількість контактних місць, напрямні та положення засувки.
• Кріплення: перевірте косу орієнтацію пластини, розташування отворів і напрямок корпусу відносно кронштейна скутера.
• Механічна частина: зіставте довжину й положення штифта, габарити циліндра та простір для вільного повороту ключа.

Рекомендації зі встановлення

Перед демонтажем вимкніть запалювання та від'єднайте акумуляторну батарею. Зафіксуйте розташування штатного роз'єму й маршрут проводки, після чого знімайте з'єднувальну колодку за корпус, не натягуючи дроти. Новий замок спочатку прикладіть до місця кріплення без остаточного затягування: отвори мають суміщатися вільно, а корпус — розташовуватися без перекосу та контакту із сусідніми деталями.

Після закріплення прокладіть проводку штатним маршрутом, уникаючи натягу, різких перегинів і дотику до рухомих або нагрітих частин. Приєднуйте замок через відповідний роз'єм без довільного переставляння дротів. До повернення облицювання перевірте плавність повороту ключа, чітку фіксацію режимів, стабільне ввімкнення панелі, запуск і зупинку двигуна. Якщо початкова конструкція використовує блокування керма, окремо переконайтеся, що штифт входить і звільняється без надмірного зусилля. Точне звіряння цих ознак допомагає вибрати відповідний замок для ремонту Honda Dio Live AF34/AF35 та уникнути перероблення штатного кріплення чи проводки.
