Ущільнювальне кільце YX D80 поршня гідропідіймача DongFeng 354/404

Ущільнювальне кільце YX D80 поршня гідропідіймача DongFeng 354/404

Профільне кільце встановлюється на поршень гідравлічного підіймального механізму мінітракторів DongFeng 354 і DongFeng 404. Це деталь гідропідіймача навісної системи, а не поршневе кільце двигуна. У схемі механізму вона позначена як YX-seal D80 і розташована поруч із поршнем, його штовхачем та окремим круглим ущільненням. Таке призначення потрібно враховувати під час замовлення: кільця моторної поршневої групи та звичайні круглі O-ring не замінюють цю деталь.

Призначення в механізмі підіймання

Кільце працює разом із поршнем підіймача та ущільнює проміжок між рухомою деталлю і корпусом. Профіль YX розрахований на встановлення у відповідне посадкове місце поршня. Під час подавання робочої рідини герметичність цієї пари дає тиску змогу переміщувати поршень і приводити в дію підіймальний вал навісного механізму. Тому стан крайок, правильна посадка та відповідність розміру безпосередньо впливають на роботу гідропідіймача.

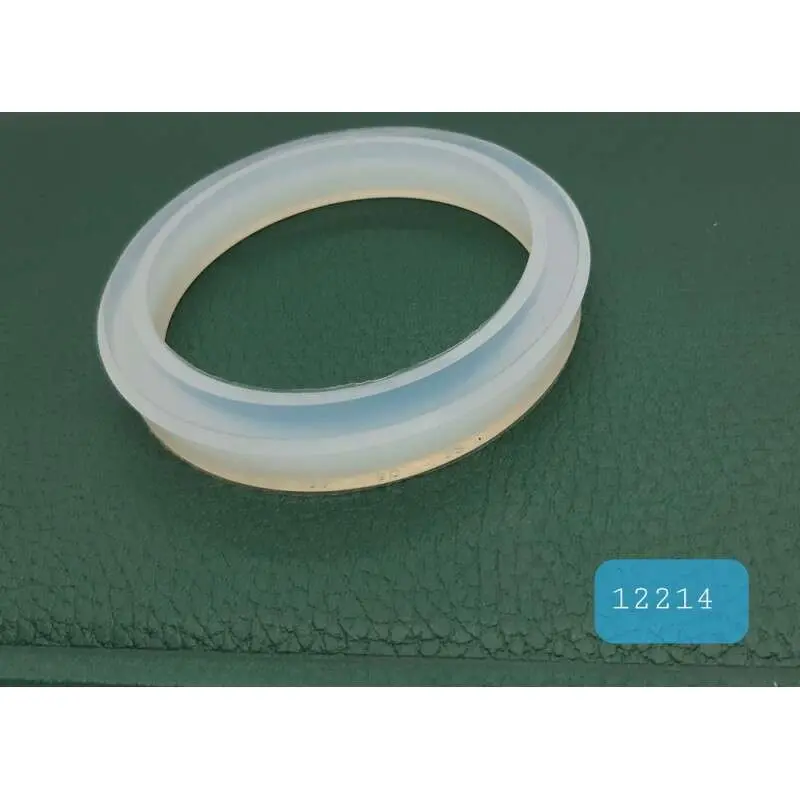

Деталь має зовнішній діаметр 83 мм, внутрішній діаметр 66 мм і висоту 14 мм; маса становить 20 г. Каталожне позначення позиції — 300.55.117. Позначення D80 стосується типорозміру ущільнення та трапляється в товарних назвах також у написанні O80 або Ø80. Кільце має світле напівпрозоре забарвлення та виразний профіль по колу. Для заміни вибирайте профільне ущільнення потрібного типорозміру, а не виріб лише подібної форми.

Що перевірити перед установленням

• Модель техніки: кільце призначене для підіймального механізму DongFeng 354/404; для іншої модифікації необхідно звірити схему гідропідіймача.
• Місце в механізмі: потрібна позиція має бути ущільненням поршня підіймача, а не круглим кільцем 73×3,55, яке застосовується поруч і зазначене окремою позицією.
• Розміри: порівняйте з демонтованою деталлю зовнішній і внутрішній діаметри, висоту та форму поперечного профілю. Посадкове місце не повинно вимагати розтягування, підрізання чи іншого доопрацювання кільця.
• Стан сполучених поверхонь: забруднення, задирки та пошкодження канавки можуть пошкодити крайку під час монтажу й завадити щільній посадці.

Коли кільце потребує заміни

Перевірка ущільнення актуальна, якщо підіймач почав повільніше розвивати зусилля, гірше утримує встановлене положення або в гідравліці з’явився внутрішній перетік рідини. Ці ознаки не вказують лише на одну несправність: подібні прояви можливі через зношення поршня, пошкодження циліндричної поверхні, несправність розподільника чи інших ущільнень. Кільце оцінюють після розбирання за деформацією профілю, надривами, затвердінням, втратою пружності та пошкодженням робочих крайок.

Перед монтажем посадкову канавку та сполучену поверхню очищають, а нове кільце встановлюють без перекручування і пошкодження профілю. Орієнтацію YX-профілю зберігають за схемою механізму або за положенням справно встановленої попередньої деталі. Після складання гідропідіймач перевіряють без різких навантажень: рух має бути рівномірним, а з’єднання — зберігати герметичність. Точне звірення моделі, каталожної позиції та трьох розмірів допомагає вибрати потрібне ущільнення для ремонту підіймального механізму DongFeng 354/404.
