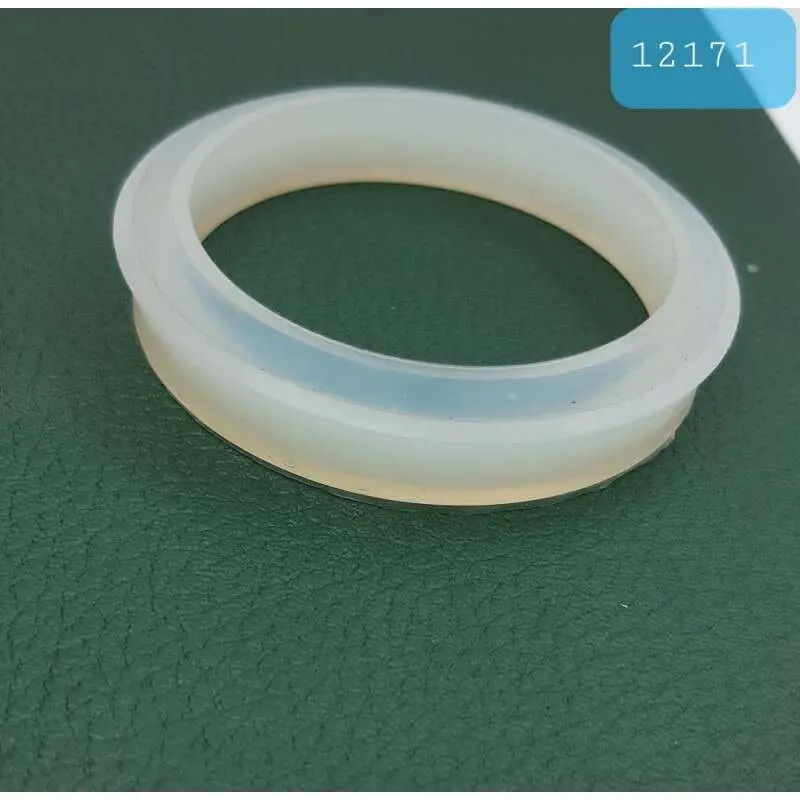

Ущільнювальне кільце XY 77×60×14 поршня підіймача DongFeng 240/244 TD

Ущільнення поршня підіймача DongFeng 240/244

Кільце профілю XY призначене для поршня гідравлічного підіймача мінітракторів DongFeng 240 і 244. Деталь установлюється всередині корпусу підіймача та працює разом із поршнем гідроциліндра. Її завдання — ущільнювати рухоме спряження, розділяти зони з різним тиском і обмежувати перетікання гідравлічної рідини повз поршень. Справне ущільнення дає поршню змогу сприймати створений системою тиск і передавати зусилля механізму навіски.

Розмірне позначення цієї позиції — 77×60×14 мм, профіль — XY. У каталозі деталей підіймального механізму відповідне ущільнення пов’язане з позначенням 200.55.117-1 і розташоване поряд із поршнем гідроциліндра, штоком поршня та ущільнювальним кільцем 69×3,55. Така прив’язка відрізняє його від звичайних круглих кілець і від подібних манжет, які застосовуються в підіймачах інших серій тракторів.

Коли потрібна заміна

Стан кільця перевіряють під час розбирання гідропідіймача, ремонту поршня чи циліндра, а також за ознак внутрішнього витоку. Зношені крайки, надриви, залишкова деформація, затвердіння або пошкодження профілю заважають кільцю повноцінно прилягати до спряженої поверхні. Під час експлуатації це може проявлятися послабленням підіймального зусилля, повільним переміщенням навіски або її опусканням під навантаженням. Такі ознаки не завжди спричинені лише манжетою, тому одночасно перевіряють циліндр, поршень, розподільну арматуру та інші ущільнення гідравлічного механізму.

Як правильно підібрати кільце

Перед замовленням потрібно зіставити модель трактора, виконання підіймача та розміри демонтованої деталі. Позначення DongFeng 240 і 244 підтверджують сферу застосування, проте в техніці різних років випуску або після попереднього ремонту можуть траплятися відмінні компоненти. Порівняйте розмір 77×60×14 мм, форму поперечного профілю, посадкову канавку та фактичні розміри поршня зі знятим кільцем. Не варто обирати цю позицію лише за зовнішньою подібністю: близькі за діаметром ущільнення можуть відрізнятися висотою або геометрією крайок.

• Тип деталі: профільне ущільнювальне кільце XY.
• Місце встановлення: поршень гідравлічного підіймача.
• Розмірне позначення: 77×60×14 мм.
• Застосування: мінітрактори DongFeng 240 і DongFeng 244.
• Каталожне позначення вузла: 200.55.117-1.

Рекомендації щодо встановлення

Монтаж виконують після очищення посадкової канавки та огляду контактних поверхонь поршня й циліндра. На них не повинно залишатися забруднень, задирок і гострих крайок, здатних пошкодити профіль під час складання. Кільце встановлюють без перекручування та надмірного розтягування; положення профілю зберігають таким самим, як у правильно встановленої старої деталі, або звіряють зі схемою підіймача. Для полегшення складання застосовують чисту гідравлічну рідину, сумісну із системою трактора.

Після складання підіймач спочатку перевіряють без граничного навантаження: контролюють плавність руху, утримання навіски та відсутність зовнішніх підтікань. Якщо несправність зберігається, подальша діагностика має охоплювати циліндр, поршень, клапани та інші ущільнення. Точний підбір і акуратний монтаж кільця допомагають відновити герметичність поршневого спряження без необґрунтованої заміни всього підіймального механізму.
