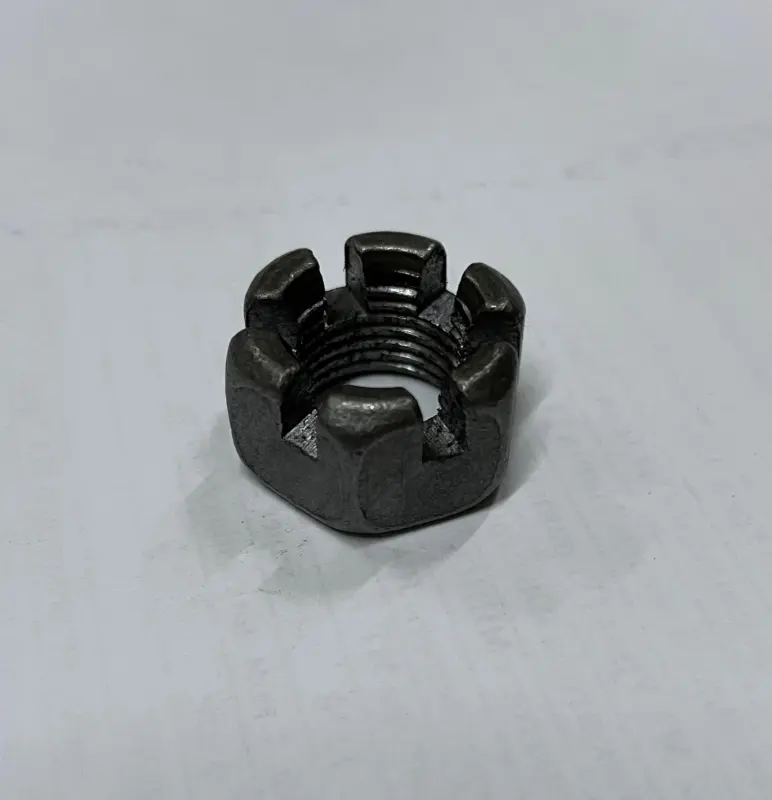

Корончаста гайка осі колеса коляски ІЖ VDKI

Корончаста гайка осі колеса коляски ІЖ VDKI

Кріпильна деталь призначена для встановлення на вісь колеса бокового причепа мотоцикла ІЖ. Гайка нагвинчується на різьбову частину осі та бере участь у фіксації зібраного колісного кріплення. Вона стане в пригоді під час ремонту коляски, відновлення штатного кріплення після розбирання маточинної частини або заміни гайки з пошкодженою різьбою чи деформованими виступами.

Конструкція та призначення

У верхній частині гайки передбачені виступи з відкритими пазами, тому вона належить до корончастого типу. Така форма дає змогу сумістити один із пазів з отвором у осі та зафіксувати різьбове з’єднання передбаченим конструкцією стопорним штифтом або шплінтом. Стопор перешкоджає самовільному провертанню гайки після регулювання та складання. Застосовувати потрібно саме той спосіб фіксації, який передбачений на конкретній осі коляски.

Деталь має внутрішню різьбу й зовнішні грані під інструмент. Під час підбору недостатньо орієнтуватися лише на марку мотоцикла: у різних виконань бокового причепа можуть відрізнятися осі та кріплення. До замовлення потрібно порівняти нову гайку зі знятою деталлю або перевірити параметри самої осі. Основними критеріями є діаметр і крок різьби, висота гайки, розмір зовнішніх граней, кількість і розташування корончастих пазів. Різьба має нагвинчуватися від руки без перекосу та надмірного опору.

Що перевірити перед установленням

• Різьбу осі. Витки очищають від забруднень і оглядають на наявність зминання, зриву та корозійних пошкоджень. Нова гайка не усуне дефект різьби самої осі.
• Спряжені деталі. Шайби, втулки та інші частини встановленого кріплення мають стояти у правильній послідовності й не мати критичної деформації.
• Суміщення пазів. Після затягування один із корончастих пазів має збігтися з отвором під штатний стопор без довільного послаблення кріплення.
• Стан стопора. Пошкоджений, сильно зігнутий або раніше багаторазово використаний шплінт замінюють відповідним за конструкцією та розміром.
• Обертання колеса. Після складання перевіряють вільне обертання, відсутність помітного осьового люфту, заїдання та стороннього контакту деталей.

Коли потрібна заміна

Установити нову гайку доцільно за наявності зірваних або зім’ятих витків, тріщин, деформації граней під ключ, пошкодження корончастих виступів чи неможливості надійно застопорити попереднє кріплення. Не варто відновлювати затягування гайки ударами по виступах: це може деформувати пази та різьбову посадку. Для монтажу застосовують відповідний інструмент, а зусилля затягування обирають за настановою для відповідної моделі коляски та конструкції осі.

Гайка розрахована на кріплення осі колеса коляски мотоцикла ІЖ. У продажу трапляється аналогічне виконання для ІЖ Планета та ІЖ Юпітер 3, 4 і 5, проте перед придбанням потрібно підтвердити збіг із конкретним боковим причепом. Точне порівняння різьби та геометрії зі штатною деталлю допомагає уникнути перекосу, пошкодження витків і повторного розбирання колісного кріплення.
