Гайка вторинного вала КПП Мінськ VDKI

Гайка вторинного вала КПП Мінськ VDKI

Кріпильна деталь для вторинного вала коробки передач мотоциклів Мінськ із двотактним двигуном об’ємом 125 см³. Вона встановлюється в зоні виходу вторинного вала та завершує кріплення деталей привода, тому підходить для ремонту, коли штатну гайку втрачено, деформовано або вона вже не забезпечує надійного затягування.

Призначення та конструкція

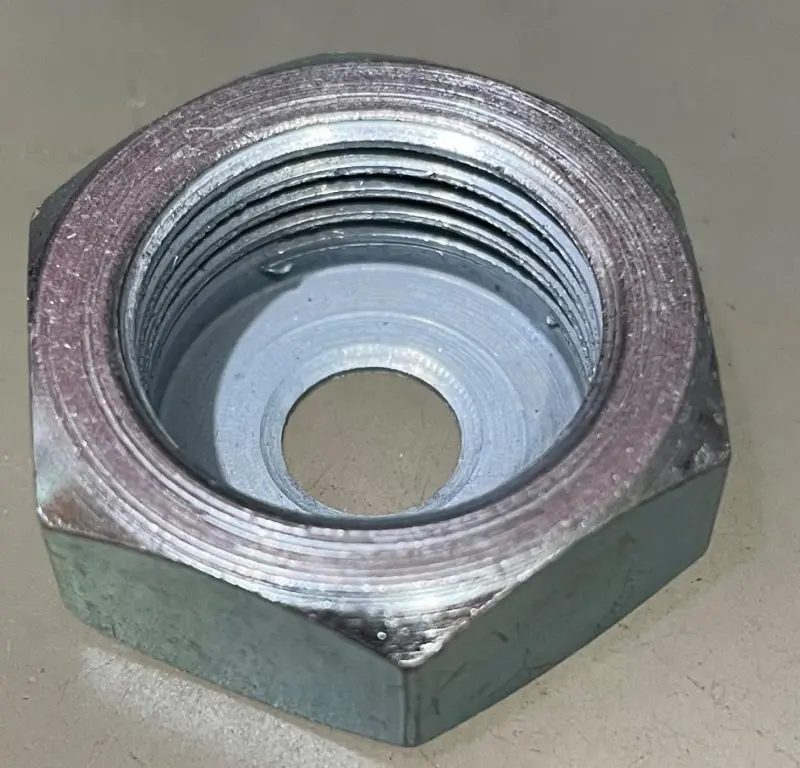

Вторинний вал приймає обертання від механізму коробки передач і передає його до ведучої зірочки. Гайка утримує встановлені на кінці вала спряжені деталі в заданому положенні. Для цього вона має внутрішню різьбу, зовнішній шестигранник під інструмент і заглиблений чашоподібний профіль. Центральний отвір та порожнина всередині корпусу відповідають призначенню деталі як спеціального кріплення трансмісії, а не звичайної пласкої гайки.

Чашоподібна форма важлива для розміщення гайки поряд із зірочкою, втулкою, ущільненням і стопорними деталями. Зовнішні грані дають змогу прикласти зусилля інструментом без впливу на різьбову частину. За справної різьби гайка накручується без перекосу та рівномірно притискає зібраний пакет. Пошкодження витків, зім’яті крайки або сильно заокруглені грані ускладнюють правильне встановлення і є підставою для заміни.

Що перевірити під час підбору

Самої назви моделі мотоцикла недостатньо: техніка Мінськ може мати різні виконання та наслідки попередніх ремонтів. Перед замовленням зіставте нову гайку зі знятою деталлю та з фактичним вторинним валом.

• Призначення: потрібна саме гайка вторинного вала КПП, а не кріплення первинного вала, зчеплення чи іншої моделі мотоцикла.
• Різьба: мають збігатися її діаметр, крок і напрямок; спроба накрутити невідповідну гайку пошкоджує витки вала.
• Профіль: порівняйте загальну висоту, глибину чашоподібної порожнини, діаметр центрального отвору та форму опорної поверхні.
• Розмір під ключ: зовнішній шестигранник має відповідати штатному місцю та наявному інструменту.
• Суміжні деталі: перевірте стан втулки, ведучої зірочки, стопорної шайби й ущільнення, адже гайка працює разом із ними.

Установлення та контроль після ремонту

Перед складанням очистьте різьбу вторинного вала та переконайтеся, що на ній немає зірваних витків, наклепу й забруднень. Гайку спочатку наживляють рукою: вона повинна йти по різьбі рівно, без примусового докручування та бічного перекосу. Якщо опір з’являється вже на перших витках, слід зупинитися й повторно перевірити сумісність, напрямок різьби та стан спряжених поверхонь.

Дотримуйтеся послідовності деталей, передбаченої для конкретної модифікації двигуна. У типовому складанні Мінськ поряд із гайкою розташовані втулка, ведуча зірочка, стопорна шайба та ущільнення. Спосіб фіксації й зусилля затягування визначають за настановою для двигуна, що обслуговується: надмірне зусилля може пошкодити різьбу, а недостатня фіксація не утримає складання належним чином. Для затягування використовуйте ключ, який повністю охоплює грані шестигранника.

Після монтажу перевірте правильність розташування шайби та інших спряжених деталей, відсутність перекосу й вільне обертання механізму в передбаченому режимі. До встановлення кришок варто переконатися, що гайка не торкається сусідніх частин, а стопоріння виконане повністю. Такий контроль особливо доречний після заміни вторинного вала, зірочки або відновлення коробки передач після розбирання.

Коли потрібна заміна

Нову гайку встановлюють у разі зірваної чи розтягнутої різьби, деформації чашоподібної частини, тріщин, пошкодженої опорної поверхні та граней, які інструмент уже не може надійно утримувати. Деталь також варто замінити, якщо стару гайку втрачено під час ремонту або вона не відповідає встановленому валу. Точний підбір за різьбою та геометрією допомагає повернути штатне кріплення привода й завершити складання КПП без сумнівних доробок.
