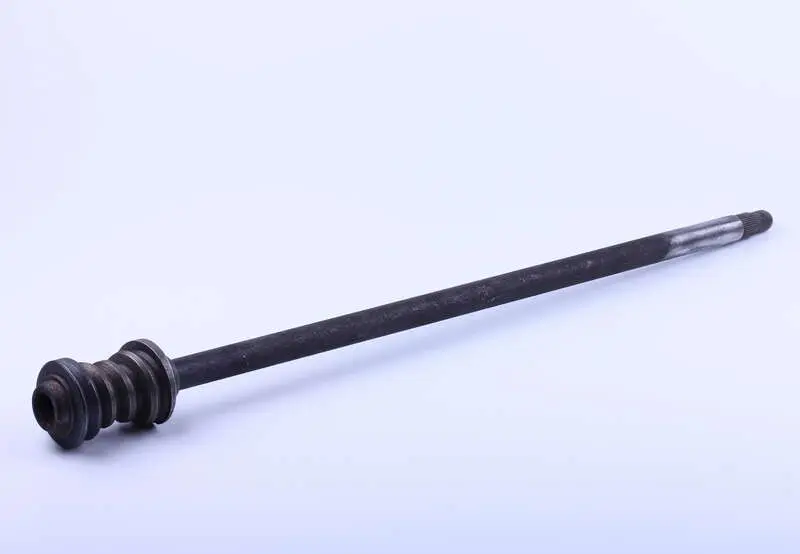

Вал рульового механізму з черв’яком Jinma 200/204/240/244, L=630 мм

Вал рульового механізму з черв’яком для Jinma

Деталь призначена для ремонту рульового механізму мінітракторів Jinma 200, 204, 240 і 244. Вал приймає обертання від рульового керування та передає його всередину редуктора: розташований на кінці черв’як взаємодіє з відповідною деталлю механізму, завдяки чому поворот вала перетворюється на рух рульового приводу. Виконання завдовжки 630 мм розраховане на певне компонування рульової колонки й редуктора, тому під час добору мають збігатися не лише марка та модель трактора, а й розміри, форма обох кінців і параметри з’єднань.

Конструкція та призначення

Вал виготовлений як цілісна довга деталь із черв’ячною частиною на одному кінці та ділянкою для з’єднання з рульовим керуванням на іншому. Така конфігурація забезпечує передавання обертання безпосередньо до механізму зачеплення. Для цієї позиції підтверджено різьбу M16, 36 шліців і діаметр шліцьової частини 17,7 мм. Номінальна довжина становить 630 мм. Усі параметри потрібно враховувати разом: збіг лише за довжиною без відповідної різьби, кількості шліців або форми черв’яка не підтверджує взаємозамінність.

Вал монтується всередині рульового механізму та працює разом із відповідними деталями редуктора. Стан його черв’ячної поверхні, шліців, різьби й посадкових ділянок безпосередньо впливає на правильність сполучення деталей. Заміна може знадобитися через помітне зношення черв’яка або шліців, деформацію стрижня, пошкодження різьби чи посадкових поверхонь. Такі несправності можуть супроводжуватися збільшеним вільним ходом керма, нерівномірним обертанням, стороннім шумом або заїданням. Перед ремонтом варто перевірити весь механізм, адже подібні ознаки виникають і через зношення інших його деталей.

Що перевірити перед вибором

• Модель техніки: заявлене застосування — Jinma 200, Jinma 204, Jinma 240 і Jinma 244.
• Загальна довжина: потрібне виконання має відповідати розміру 630 мм.
• Різьбове з’єднання: у цієї модифікації використовується різьба M16.
• Шліцьова частина: передбачено 36 шліців із діаметром 17,7 мм.
• Геометрія кінців: потрібно зіставити розташування черв’яка, довжину ділянок, форму переходів і посадкові місця зі знятою деталлю.
• Виконання редуктора: на техніці однієї серії можуть використовуватися різні версії рульового механізму, тому остаточний добір здійснюють за сукупністю параметрів.

Рекомендації щодо встановлення

Перед монтажем рульовий механізм розбирають і очищають, після чого оглядають відповідне зачеплення, опори вала, втулки або підшипники та інші сполучені деталі. Встановлення нового вала за наявності значного зношення відповідної поверхні не усуне люфт і може спричинити нерівномірну роботу механізму. Вал має входити в передбачені посадкові місця без перекосу, а черв’як — правильно сполучатися з відповідною деталлю по всій робочій зоні. Регулювання зачеплення та обслуговування редуктора виконують відповідно до настанов для конкретної модифікації трактора.

Після складання перевіряють вільне й рівномірне обертання в усьому діапазоні, відсутність заклинювання та надмірного вільного ходу. Кріпильні з’єднання фіксують штатним способом, не пошкоджуючи різьбу та шліци. До початку експлуатації також перевіряють реакцію рульового приводу на поворот керма. Такий порядок дає змогу оцінити результат ремонту та вчасно виявити неправильне регулювання або зношення сполучених деталей.

Цей вал підходить для відновлення рульового механізму Jinma за точного збігу моделі, довжини 630 мм, різьби M16, 36-шліцьового з’єднання діаметром 17,7 мм і геометрії черв’ячної частини. Зіставлення всіх параметрів зі знятою деталлю допомагає вибрати потрібне виконання та уникнути встановлення несумісної версії.
