ЦПГ бензопили Partner P350 Ø41,1 мм SVET

Циліндро-поршнева група SVET для Partner P350

Комплект призначений для ремонту бензинової ланцюгової пилки Partner P350, коли зношені деталі циліндро-поршневої групи вже не дають двигуну нормально створювати компресію. Діаметр циліндра та поршня — 41,1 мм. ЦПГ бере участь у стисканні паливоповітряної суміші та перетворює тиск газів на рух кривошипно-шатунного механізму, тому стан цих деталей безпосередньо пов’язаний із запуском двигуна, стабільністю його роботи та тягою під навантаженням.

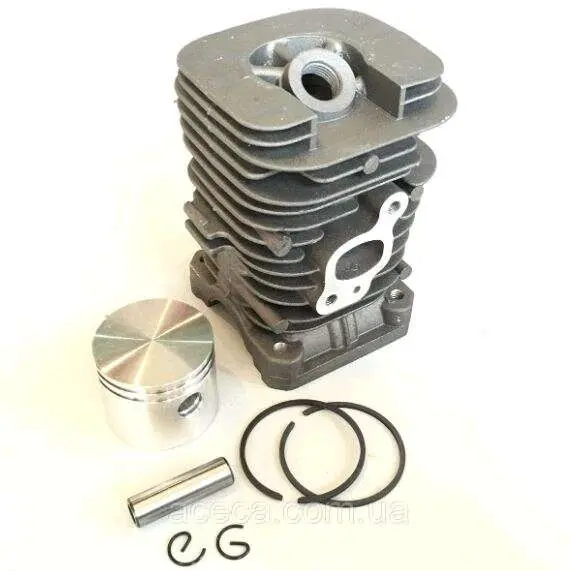

Комплект містить циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця та прокладку. Такий набір дає змогу одночасно замінити основні сполучені деталі, не поєднуючи нові циліндр і поршень зі зношеними кільцями. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна за помітного падіння компресії, ускладненого запуску, втрати потужності під час пиляння або появи стороннього механічного шуму. Підставою для заміни також є задири на поверхні циліндра та спідниці поршня, пошкодження днища, зношення канавок кілець або втрата кільцями рухливості. Перед ремонтом потрібно визначити причину пошкодження: забруднення впуску, недостатнє змащування паливної суміші, перегрів чи потрапляння сторонніх частинок можуть спричинити повторне зношення нових деталей.

Що перевірити під час підбору

• Модель пилки: комплект розрахований на Partner P350; позначення інструмента слід звіряти повністю, адже близькі за назвою модифікації можуть відрізнятися.
• Діаметр: потрібний розмір циліндро-поршневої пари має становити 41,1 мм.
• Конфігурація циліндра: порівняйте розташування впускного й випускного вікон, імпульсного каналу, кріпильних отворів і посадкової площини зі знятою деталлю.
• Сполучені деталі: перед установленням оцініть стан шатуна, голчастого підшипника поршневого пальця, колінчастого вала та картера.

Практичні особливості комплекту

• Циліндр і поршень одного номінального діаметра утворюють узгоджену пару, що спрощує комплексне відновлення компресії під час ремонту двигуна.
• Два кільця, палець і стопорні кільця дають змогу зібрати поршневу частину без повторного використання зношеного кріплення та ущільнювальних деталей старої ЦПГ.
• Зовнішні ребра циліндра збільшують площу тепловіддавальної поверхні та допомагають відводити тепло під час роботи двигуна.

Рекомендації щодо встановлення

Монтаж виконують на очищений картер після видалення залишків попередньої прокладки та забруднень. Поршень установлюють у правильному напрямку відносно вікон циліндра, кільця розміщують за фіксувальними штифтами в канавках, а стопорні кільця повністю заводять у посадкові пази. Під час надягання циліндра кільця стискають обережно, без перекосу та надмірного зусилля: край вікна не повинен пошкодити їхню поверхню.

До остаточного складання перевірте вільне переміщення поршня та відсутність заїдань. Кріплення циліндра затягують рівномірно з моментом, передбаченим настановою з ремонту конкретної пилки. Після встановлення потрібно переконатися в герметичності з’єднань, правильності складання впуску й випуску, а також справності системи подавання паливної суміші. Точний збіг моделі, діаметра та геометрії посадкових місць робить цю ЦПГ придатним рішенням для відновлення двигуна Partner P350.
