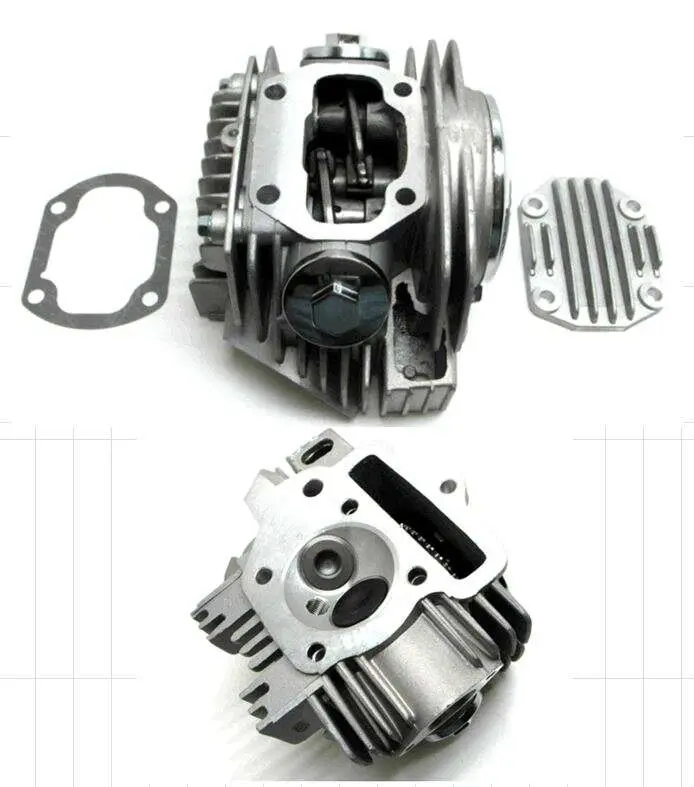

Головка циліндра в зборі KAYO, IRBIS 125 зі збільшеними клапанами JPX mod.B

Головка циліндра в зборі KAYO, IRBIS 125 JPX mod.B

Головка циліндра призначена для ремонту двигунів техніки KAYO та IRBIS серії 125. Виконання JPX mod.B відрізняється збільшеними клапанами й постачається у зібраному вигляді. Такий формат доречний для заміни комплектної верхньої частини циліндра, коли відновлювати старий корпус, сідла, напрямні або клапанний механізм недоцільно.

Головка закриває циліндр і формує верхню частину камери згоряння. У її корпусі розташовані клапани та деталі їх приводу, а канали забезпечують проходження свіжої суміші й відпрацьованих газів. Від стану площини прилягання, сідел і напрямних залежать герметичність камери, стабільність компресії та правильна робота газорозподілу. Зовнішні ребра збільшують площу теплообміну з повітрям, що потрібно для охолодження деталі під час роботи двигуна.

Особливості виконання

• призначена для KAYO та IRBIS серії 125 за умови збігу встановленого двигуна і приєднувальної геометрії;
• версія JPX mod.B виготовлена зі збільшеними клапанами;
• зібране виконання розраховане на заміну головки з клапанним механізмом, а не лише порожнього корпусу;
• двоклапанне компонування має впускну та випускну сторони;
• корпус оснащений розвиненим зовнішнім оребренням для відведення тепла;
• знімні кришки забезпечують доступ до механізму під час регулювання й обслуговування.

Як перевірити сумісність

Позначення KAYO або IRBIS 125 саме по собі не виключає відмінностей між двигунами різних років і модифікацій. Перед замовленням зіставте головку зі знятою деталлю: тип двигуна, розташування кріпильних отворів і шпильок, форму камери згоряння, посадку на циліндр, конфігурацію впускного та випускного каналів, положення приводу газорозподілу і кришок. Для версії зі збільшеними клапанами додатково перевіряють розміри клапанів та відповідність поршня, циліндра, впускного тракту й випускної системи обраній конфігурації.

Особлива уважність потрібна під час заміни стандартної головки на JPX mod.B. Деталь не варто добирати лише за об'ємом або назвою моделі техніки: однакове позначення 125 може застосовуватися з двигунами, що відрізняються. Найнадійніша основа добору — код двигуна та повний набір приєднувальних розмірів старої головки. Якщо попередню деталь доопрацьовували, порівнюють також висоту корпусу, розташування каналів і вільний хід клапанів відносно поршня.

Заміна та підготовка до роботи

Головку встановлюють на справний циліндр із рівною та очищеною сполучною поверхнею. Перед монтажем перевіряють відсутність пошкоджень корпусу, вільний рух клапанного механізму, стан різьб і площин прилягання. Ущільнення між циліндром та головкою добирають для конкретного двигуна. Кріплення затягують у послідовності та із зусиллям, указаними виробником мотора, адже нерівномірне затягування здатне порушити прилягання.

Після встановлення виставляють фази газорозподілу та регулюють клапанні зазори за даними для відповідного двигуна. До запуску колінчастий вал прокручують вручну й переконуються, що механізм рухається без заїдань і контакту клапанів із поршнем. Далі перевіряють герметичність з'єднань та роботу двигуна. Головка підходить для ремонту в разі тріщин старого корпусу, пошкодження привалкової площини, зношення сідел або напрямних, а також для комплексного відновлення верхньої частини двигуна KAYO чи IRBIS 125.
