Циліндро-поршнева група ATV 200 Ø61 JPX

ЦПГ JPX для ATV 200 діаметром 61 мм

Циліндро-поршнева група призначена для ремонту двигуна квадроцикла класу ATV 200. Комплект об’єднує деталі, які утворюють циліндр, забезпечують рух поршня та беруть участь у створенні компресії. Його встановлюють у разі зношення або пошкодження штатної поршневої, коли двигун почав гірше запускатися, втратив тягу, витрачає мастило або потребує відновлення після розбирання верхньої частини.

Основний параметр цієї модифікації — діаметр 61 мм. Він має відповідати версії двигуна та сполученим деталям. Позначення ATV 200 вказує на сферу застосування, однак не скасовує перевірки конструкції: на квадроциклах одного класу можуть встановлюватися різні двигуни, циліндри та варіанти кріплення. Перед замовленням нову ЦПГ потрібно зіставити зі знятим комплектом або технічною документацією конкретного двигуна.

Конструкція та призначення деталей

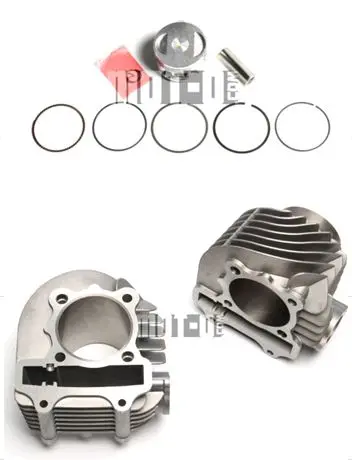

До набору входять циліндр із зовнішніми охолоджувальними ребрами, поршень, поршневий палець, стопорні кільця та комплект поршневих кілець. Циліндр спрямовує рух поршня, а його ребра збільшують площу відведення тепла під час роботи двигуна. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагають підтримувати компресію та відводити надлишок мастила. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його від осьового переміщення.

Заміна ЦПГ актуальна за наявності задирів на поверхні циліндра, пошкодження поршня, зношення канавок або кілець, падіння компресії та стороннього механічного шуму. Причину несправності потрібно визначити до складання. Якщо пошкодження спричинили недостатнє змащування, перегрів, забруднення впуску або несправність суміжних деталей, новий комплект установлюють лише після усунення першопричини.

Що перевірити під час підбору

• Діаметр: потрібний розмір циліндра та поршня — 61 мм.
• Тип двигуна: його конструкція має відповідати виконанню ЦПГ для ATV 200.
• Кріплення циліндра: порівняйте розташування шпильок і отворів, форму основи та посадкову висоту зі старою деталлю.
• Посадка гільзи: перевірте зовнішній діаметр нижньої частини циліндра та відповідний отвір у картері.
• Поршень: зіставте форму днища, загальну висоту, положення пальця та напрямок установлення.
• Поршневий палець: його діаметр і довжина мають підходити до шатуна та поршня.
• Канали й вирізи: їх розташування не повинно відрізнятися від конструкції замінюваної ЦПГ.

Якщо старий циліндр уже розточували або двигун раніше переробляли, орієнтуватися лише на заявлений об’єм не можна. Доцільно виміряти зняті деталі точним інструментом і перевірити посадкові розміри. Також потрібно заздалегідь визначити, які прокладки необхідні для складання: наявність прокладок у цій позиції не підтверджена.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні після перевірки шатуна, колінчастого механізму, головки циліндра та привода газорозподілу. Перед складанням очищають сполучні площини, контролюють стан різьби та переконуються, що мастильні канали не перекриті. Кільця встановлюють у призначені для них канавки з урахуванням профілю й напрямку; їхні замки розводять відповідно до настанов із ремонту двигуна.

Поршень потрібно встановити правильною стороною, палець надійно зафіксувати стопорними кільцями, а циліндр насувати без перекосу та надмірного зусилля. Кріплення головки затягують у визначеній послідовності й із моментом, установленим виробником двигуна. Після складання перевіряють компресію, відсутність витоків і стороннього шуму. Точний підбір та акуратний монтаж дають змогу відновити нормальну роботу циліндро-поршневої частини без несумісності з картером, шатуном і головкою.
