Карбюратор JPX для дитячого ATV

Карбюратор JPX для дитячого ATV

Карбюратор призначений для системи живлення дитячого квадроцикла сумісної конструкції. Він дозує пальне, змішує його з повітрям і спрямовує підготовлену суміш до впуску двигуна. Від стану цієї деталі залежать упевнений запуск, сталість обертів, реакція мотора на натискання газу та його поведінка під навантаженням. Модель підходить для ремонту техніки, у якій встановлено карбюратор із таким самим способом кріплення та розташуванням підключень.

Конструкція та призначення

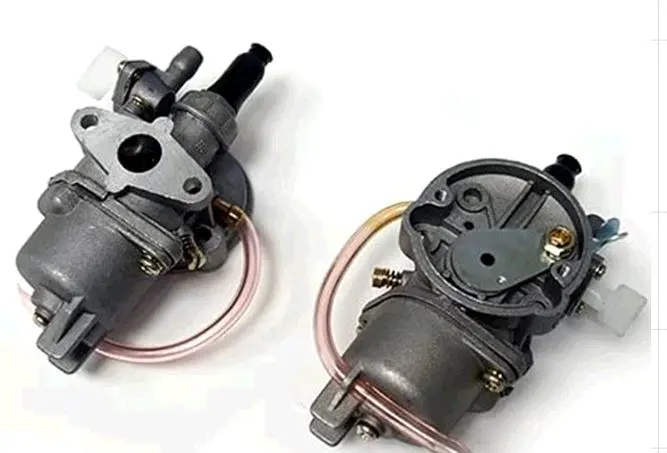

Корпус має плоский приєднувальний фланець із двома кріпильними отворами. Така схема дає змогу зафіксувати карбюратор на відповідній частині впуску, однак під час підбору потрібно порівняти міжосьову відстань отворів, форму фланця та діаметр прохідного каналу. У верхній частині розташоване місце під’єднання приводу заслінки. Конструкція також містить зовнішній важіль, регулювальні гвинти, патрубки та виведені гнучкі трубки. Їхнє положення слід зіставити зі старою деталлю, адже компонування біля двигуна в різних дитячих ATV може відрізнятися.

Усередині карбюратора пальне проходить через дозувальні канали та жиклери, а положення заслінки змінює кількість суміші, що надходить до двигуна. Забруднення каналів, відкладення в поплавковій частині, негерметичність з’єднань або зношення рухомих деталей можуть проявлятися ускладненим запуском, несталим холостим ходом, провалом під час відкривання газу чи мимовільною зміною обертів. Перед заміною варто виключити несправність паливного шланга, фільтра, приводу заслінки та впускного з’єднання.

Що порівняти перед замовленням

• Кріплення: форму фланця, кількість отворів, відстань між їхніми центрами та положення карбюратора відносно впуску.
• Прохідні розміри: діаметри вхідної та вихідної частин, щоб з’єднання з повітряним трактом і впуском відповідали встановленій техніці.
• Привід газу: спосіб заведення троса, тип наконечника, напрямок його підведення та доступний хід заслінки.
• Підключення: розташування паливного штуцера, гнучких трубок, регулювальних гвинтів і зовнішнього важеля.
• Габаритне компонування: вільний простір біля рами, корпусу повітряного фільтра, шлангів та інших деталей квадроцикла.

Позначення «для дитячого ATV» визначає клас техніки, але не підтверджує універсальне встановлення на будь-який об’єм двигуна або модель квадроцикла. Найнадійніший спосіб підбору — зняти старий карбюратор і зіставити всі приєднувальні ознаки. Подібної зовнішньої форми без перевірки діаметрів, кріплення та приводу газу недостатньо для точного вибору.

Установлення та первинна перевірка

Перед монтажем очищають посадкову поверхню й перевіряють стан ущільнення між карбюратором і впуском. З’єднання має бути щільним: підсмоктування повітря здатне порушити склад суміші та спричинити несталі оберти. Паливну магістраль під’єднують без перегинів, а трос прокладають так, щоб він рухався вільно та не натягувався під час повороту керма. Заслінка повинна повертатися у початкове положення без заїдань.

Після встановлення перевіряють герметичність з’єднань, вільний хід приводу та відсутність витоку пального. Перший запуск виконують із контролем холостого ходу й реакції двигуна на плавне відкривання газу. Регулювальні гвинти не слід обертати без потреби: початкові налаштування та потрібне положення залежать від конкретного двигуна, повітряного фільтра і стану впуску. Точне регулювання виконують після прогрівання двигуна відповідно до технічних вимог квадроцикла.

Карбюратор JPX підійде для відновлення системи живлення дитячого ATV, якщо збігаються кріпильний фланець, прохідні діаметри, привід заслінки та розташування всіх підключень. Така перевірка до встановлення допомагає уникнути перероблення впуску й забезпечує коректну взаємодію деталі з іншими компонентами двигуна.
