Карбюратор для дитячого ATV

Карбюратор для дитячого ATV

Карбюратор призначений для системи живлення бензинового двигуна дитячого квадроцикла. Він готує паливно-повітряну суміш, потрібну для запуску мотора, сталого холостого ходу та набору обертів після натискання на газ. Справність цієї деталі безпосередньо впливає на поведінку двигуна: подавання пального має відповідати положенню дроселя, а з’єднання з впуском не повинно пропускати зайве повітря.

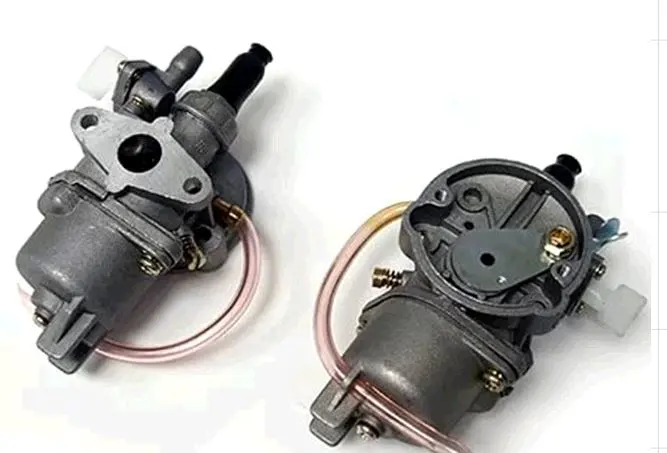

Модель має компактний корпус із фланцевим кріпленням на два отвори. Конструкція містить поплавцеву камеру, механізм керування дроселем, штуцери та з’єднувальну прозору трубку. Таке виконання застосовується в паливних системах мініквадроциклів, однак деталь потрібно добирати за фактичною конфігурацією встановленого карбюратора, а не лише за назвою техніки. Робочий об’єм двигуна, його тактність і конкретна модель ATV окремо не підтверджують збіг усіх приєднувальних частин.

Що перевірити під час добору

Перед замовленням зніміть або відкрийте доступ до попереднього карбюратора та зіставте його з новою деталлю. Для правильного встановлення мають збігатися основні точки кріплення й підключення:

• Форма впускного фланця. Порівняйте контур посадкової площини, розташування двох кріпильних отворів і відстань між їхніми центрами.
• Прохідний переріз. Діаметр отвору з боку впуску має відповідати штатному патрубку двигуна; завеликий або замалий канал не стає сумісним лише через подібну форму корпусу.
• Підключення подавання пального. Перевірте кількість штуцерів, їхній діаметр, напрямок і положення відносно корпусу.
• Привід дроселя. Зіставте спосіб приєднання троса газу, розташування керувального механізму та потрібний хід приводу.
• З’єднання з повітряним фільтром. Розмір і форма вхідної частини мають підходити до штатного фільтра або його перехідника без перекосу та нещільного прилягання.
• Органи налаштування. Після монтажу до них повинен залишатися доступ, щоб рама чи облицювання не заважали регулюванню.

Не переносьте налаштування зі старого карбюратора механічно. Навіть зовні подібні деталі можуть відрізнятися внутрішніми каналами та калібруванням. Після встановлення перевіряють вільний рух дроселя, повернення приводу у вихідне положення, щільність паливних з’єднань і відсутність підсмоктування повітря на впуску. Остаточне регулювання виконують на прогрітому двигуні з урахуванням його фактичної роботи.

Коли потрібна заміна

Перевірити карбюратор варто за ускладненого запуску, несталих обертів холостого ходу, провалів після додавання газу або погіршення тяги. Такі ознаки також можуть виникати через забруднені жиклери, негерметичні прокладки, підсмоктування повітря, порушене подавання пального чи зношення дросельного механізму. До заміни доцільно перевірити паливний шланг, фільтр, стан впускного з’єднання та чистоту каналів: це допомагає відокремити несправність карбюратора від проблем суміжних деталей.

Монтаж виконують за перекритого подавання пального. Посадкові площини очищають від залишків старої прокладки та забруднень, після чого карбюратор встановлюють без перекосу й рівномірно затягують кріплення. Паливні трубки прокладають без заломів і контакту з гарячими або рухомими частинами. Трос газу має рухатися вільно та повертати дросель у вихідне положення після відпускання важеля. Після першого запуску контролюють з’єднання й налаштовують холостий хід. Якщо параметри попередньої деталі невідомі або схема підключення відрізняється, добір і регулювання краще доручити фахівцеві з малокубатурної мототехніки.

Цей карбюратор підходить для ремонту дитячого ATV лише за повного збігу кріплення, впускного проходу, паливних підключень і приводу газу. Ретельне порівняння зі знятою деталлю до монтажу дає змогу уникнути перероблення патрубків і забезпечити коректну роботу системи живлення.
