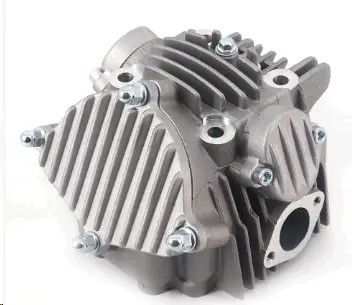

Головка циліндра у зборі Yinxiang YX160 JPX

Головка циліндра у зборі Yinxiang YX160 JPX

Головка призначена для ремонту чотиритактного двигуна Yinxiang YX160 об’ємом 160 см³. Вона встановлюється у верхній частині циліндра, формує камеру згоряння, розміщує деталі газорозподільного механізму та з’єднує впускний і випускний канали з відповідними системами двигуна. Виконання у зборі зручне під час комплексного ремонту, коли відновлювати старий корпус, клапанні сідла або напрямні вже недоцільно.

Призначення та конструкція

Від стану головки залежать герметичність камери згоряння, правильна робота клапанів і відведення тепла від найбільш навантаженої верхньої частини циліндра. Корпус має виражене зовнішнє оребрення, що збільшує площу теплообміну під час роботи двигуна. Конструкція також містить бічні кришки, кріпильні отвори та фланцевий канал для приєднання суміжних деталей.

Головку замінюють у разі появи тріщин у корпусі, пошкодження привалкової площини, зношення напрямних або клапанних сідел, а також після несправностей газорозподільного механізму, що спричинили механічні пошкодження. Приводом для діагностики можуть бути зниження компресії, ускладнений запуск, нестабільна робота двигуна, сторонній шум у верхній частині мотора чи ознаки порушення герметичності. Перед заміною потрібно визначити причину несправності, щоб нова деталь не постраждала через неправильно встановлені фази, недостатнє змащення або контакт клапанів із поршнем.

Як перевірити сумісність

Головний критерій вибору — позначення двигуна YX160, а не лише марка чи зовнішній вигляд техніки. Однаковий робочий об’єм сам по собі не підтверджує взаємозамінність головок: у двигунів на 160 см³ можуть відрізнятися розташування шпильок, конфігурація каналів, форма камери згоряння, привід розподільного вала та з’єднання з впуском і випуском.

• звірте повне позначення встановленого двигуна з моделлю YX160;
• порівняйте розташування кріпильних отворів і форму привалкової площини;
• перевірте конфігурацію впускного та випускного каналів, а також кріплення патрубків;
• зіставте кришки, частини приводу газорозподілу й точки приєднання суміжних деталей;
• заздалегідь уточніть склад вузла та перелік прокладок або кріплень, потрібних для ремонту.

Такий підбір особливо важливий, якщо двигун уже ремонтували або на техніку встановили мотор іншої модифікації. Орієнтуватися лише на клас квадроцикла, пітбайка чи іншої мототехніки недостатньо: визначальними залишаються модель двигуна та геометрія з’єднань.

Рекомендації зі встановлення

Монтаж виконують на охолодженому й очищеному двигуні. Привалкові поверхні циліндра та головки мають бути чистими, рівними й без залишків попереднього ущільнення. Під час складання застосовують прокладку, що відповідає конкретній версії двигуна; її наявність у складі товару потрібно уточнювати окремо. Кріплення затягують у визначеній виробником послідовності та з моментом, зазначеним у технічній документації двигуна.

Після монтажу виставляють фази газорозподілу, регулюють клапанні проміжки та вручну прокручують колінчастий вал, контролюючи вільний рух механізму. Перед запуском перевіряють приєднання впуску й випуску, герметичність стиків і подавання мастила до деталей головки. Першу перевірку працюючого двигуна проводять без різкого підвищення обертів, стежачи за шумом, стабільністю роботи та відсутністю витоків. Правильний підбір і ретельне встановлення дають змогу повноцінно відновити верхню частину двигуна YX160 без подальшого використання пошкодженого корпусу старої головки.
