ЦПГ 4T для пітбайка 140 см³, Ø56 мм, палець 13 мм, h 78,3 мм

Циліндро-поршнева група для 4-тактного пітбайка 140 см³

Комплект призначений для ремонту циліндро-поршневої частини 4-тактного двигуна пітбайка класу 140 см³. Його основні параметри для підбору — діаметр циліндра 56 мм, поршневий палець 13 мм, висота циліндра 78,3 мм і висота поршня 43 мм. Ці розміри визначають посадку деталей та мають відповідати параметрам установленої поршневої групи: самого позначення об’єму двигуна для правильного вибору недостатньо.

Циліндр спрямовує рух поршня, а поршень через палець з’єднується із шатуном і сприймає тиск газів під час згоряння паливоповітряної суміші. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра та беруть участь у регулюванні мастильної плівки. Стан цієї групи пов’язаний із компресією, стабільністю запуску, витратою мастила й характером роботи двигуна. Заміна потрібна за вираженого зношення циліндра та поршня, пошкодження кілець, появи задирів, зниження компресії або після розбирання мотора, коли вимірювання показують неприпустимі проміжки.

Параметри та склад комплекту

• Тип двигуна: чотиритактний.
• Призначення: пітбайк із двигуном класу 140 см³.
• Діаметр циліндра та поршня: 56 мм.
• Діаметр поршневого пальця: 13 мм.
• Висота циліндра: 78,3 мм.
• Висота поршня: 43 мм.

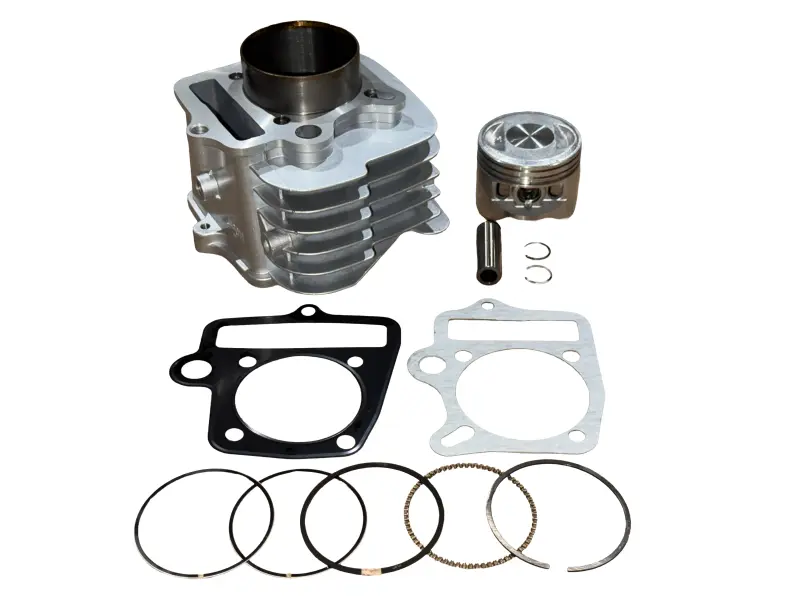

• Склад: циліндр, поршень, поршневий палець, комплект кілець, два стопорні кільця та дві прокладки.

Набір поєднує сполучені деталі, необхідні для відновлення поршневої частини двигуна. Циліндр має зовнішні ребра охолодження. До комплекту також входять прокладки для з’єднань циліндра з картером і головкою. Наявність поршневого пальця, кілець та стопорів дає змогу встановити деталі однієї розмірної групи, проте фактичні монтажні проміжки все одно перевіряють під час складання.

Як перевірити сумісність

Перед замовленням виміряйте демонтовані деталі та зіставте чотири значення: діаметр циліндра, діаметр пальця, висоту циліндра без виступної частини гільзи та повну висоту поршня. Для цього виконання вони становлять відповідно 56, 13, 78,3 і 43 мм. Особливо уважно перевіряйте висоту поршня: серед зовні подібних комплектів для моторів 140 см³ трапляються варіанти з іншою висотою, тому збіг діаметра 56 мм і пальця 13 мм ще не підтверджує повну взаємозамінність.

Додатково зіставте розташування кріпильних шпильок, форму основи циліндра, мастильні канали, контури прокладок і конфігурацію головки. Якщо двигун раніше ремонтували або допрацьовували, орієнтуйтеся на фактичні розміри встановленого циліндра та поршня, а не лише на модель техніки. Комплект варто добирати як узгоджений набір: установлення поршня невідповідної висоти може змінити його положення відносно головки й циліндра.

Установлення та первинна перевірка

Монтаж виконують на очищені й рівні сполучні поверхні. До остаточного складання перевіряють стан шатуна, люфт його верхньої головки, посадку пальця, проміжок між поршнем і циліндром, зазори в замках кілець та вільний рух кілець у канавках. Кільця встановлюють з урахуванням їхнього призначення й орієнтації, стопори пальця повністю заводять у посадкові канавки, а поверхні тертя попередньо змащують моторною оливою.

Після встановлення циліндра потрібно вручну провернути колінчастий вал і переконатися, що поршень рухається без заїдання та не контактує з іншими деталями. Кріплення затягують у послідовності та з моментом, передбаченими для конкретного двигуна. Такий підхід допомагає уникнути перекосу циліндра, негерметичності стиків і пошкодження нового комплекту під час першого запуску. ЦПГ підходить для планового відновлення 4-тактного пітбайка 140 см³ за умови точного збігу всіх зазначених розмірів і приєднувальної геометрії.
