Крильчатка нерухомої щоки варіатора Piaggio Typhoon 50

Крильчатка нерухомої щоки варіатора Piaggio Typhoon 50

Крильчатка призначена для переднього варіатора скутера Piaggio Typhoon 50 та встановлюється поруч із нерухомою щокою. Під час обертання радіально розташовані лопаті створюють спрямований потік повітря всередині корпусу трансмісії. Такий обдув сприяє відведенню тепла від зони варіатора й ременя під час руху, зокрема коли трансмісія тривалий час працює під навантаженням або часто змінює передавальне відношення під час розгону.

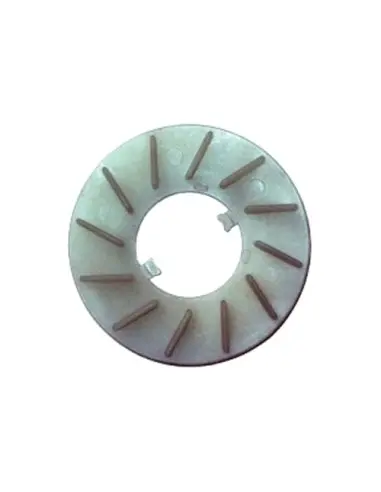

Деталь має круглу дискову форму, центральний посадковий отвір із фігурними ділянками та розміщені по колу напрямні лопаті. Це окрема частина переднього варіатора: її не варто плутати із самою нерухомою щокою, поверхнею якої рухається ремінь. Крильчатка повинна правильно розташовуватися відносно щоки, кріпильних деталей і кришки трансмісії, не зміщуватися під час затягування та не торкатися сусідніх компонентів.

Коли потрібна заміна

Стан крильчатки доцільно перевіряти під час обслуговування ременя, роликів або переднього варіатора. Підставою для заміни є зламані чи помітно деформовані лопаті, тріщини біля центрального отвору, пошкодження посадкових ділянок, перекіс або сліди контакту з кришкою. Порушена геометрія може погіршити обдув і спричинити додаткову вібрацію на обертах. Якщо стара деталь зруйнувалася, перед складанням потрібно прибрати її уламки та перевірити, чи не пошкодили вони ремінь, нерухому щоку й внутрішню поверхню кришки.

Що порівняти перед покупкою

• Модель і модифікацію скутера. Назву Typhoon 50 використовували для техніки різних років і версій, тому самого позначення моделі недостатньо для остаточного підбору.
• Форму центральної посадки. Контур отвору, фігурні ділянки та розташування упорів мають відповідати знятій крильчатці й деталям конкретного варіатора.
• Зовнішню геометрію. Порівняйте діаметр, кількість і напрямок лопатей, їхню висоту, а також відстань до кришки після встановлення.
• Послідовність розміщення деталей. Крильчатка, нерухома щока, шайби та кріплення мають установлюватися в порядку, передбаченому конструкцією конкретної версії двигуна.

Підбирати крильчатку потрібно за конфігурацією штатного варіатора, а не лише за об’ємом двигуна або зовнішньою подібністю. Перед покупкою зручно зіставити нову та демонтовану деталі за загальною формою, центральним отвором, розташуванням виступів і напрямком лопатей. Якщо попередня крильчатка відсутня або сильно пошкоджена, сумісність краще визначати за точною модифікацією скутера, роком випуску та конструкцією встановленого варіатора.

Установлення та перевірка

Монтаж виконують після зняття кришки трансмісії. Посадкову зону очищають від пилу та уламків, а потім перевіряють стан нерухомої щоки, ременя, шайб і кріплення. Крильчатку встановлюють без перекосу, дотримуючись штатного положення всіх деталей. Кріплення затягують із зусиллям, передбаченим сервісними даними для конкретної модифікації Piaggio Typhoon 50. Перед установленням кришки варіатор варто обережно провернути вручну та переконатися, що лопаті проходять вільно, а крильчатка не зачіпає корпус і сусідні частини.

Ця позиція підходить для планового відновлення системи обдуву варіатора та ремонту після пошкодження штатної крильчатки. Точний підбір і рівне встановлення дають змогу повернути передбачений конструкцією напрямок повітря, уникнути контакту з кришкою та забезпечити правильну роботу деталі в усьому діапазоні обертів.
